Technikkatalog

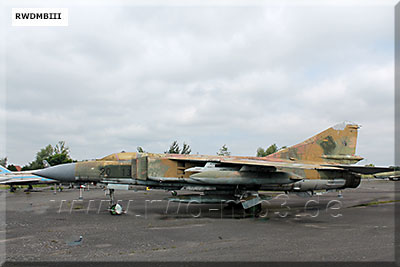

Jagdflugzeug MiG-23ML

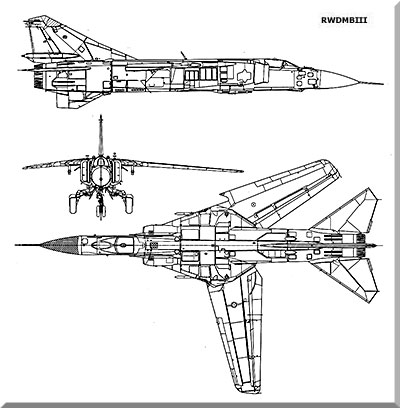

     Dreiseiten-Riss |
Bestimmung: Mehrzweck-Jagdflugzeug Das Flugzeug flog als "333" flog im JBG-9 (Peenemünde) techn. Daten: - Besatzung: 1 Pilot - Triebwerk: 1 Turbine RT29-300 - Abmessungen Spannweite: 7,78 - 14,00 m Länge: 16,70 m Höhe: 4,82 m - Masse Leergewicht: 8.200 kg Abfluggewicht: 17.800 kg - Flugleistung Höchstgeschwindigkeit: 2.500 km/h Dienstgipfelhöhe: 18.000 m Reichweite: 3.000 km Funk/Funkmessausrüstung - Funkmess-Gerät "Saphir-23ML" - IR-Peiler TI-23M - System "Lasur-SML" - Navigationssystem "Poljot-2L-23" - Automatischer Funkkompaß ARK-10 oder ARK-15M - Dopplerweggeschwindigkeit und Abdrift- winkelmesser mit Rechner DISS-7 - Markierungsfunkempfänger MRP-56P - Navigationsgerät RSBN-6S - Aktiver Antwortgeber SO-69 - Warnsystem SPO-10 (Erzeugnis S3M) - Funkhöhenmesser RW-4 - Funkstation R-832 M - Havarie-Funkstation R-855UM - Kennungsgerät SRO-2A / Gerät 81Ä Bewaffnung: - Optisches Visier ASP-23DCM - 23-mm-Kanone GSch-23 - 6x Luft-Luft-Rakete R-23R / R-23T, R-13M, R-60 oder 1.600 kg Bomben oder Raketenbehälter UB-16, UB-32 |
 |  |
 |  |
 |  |

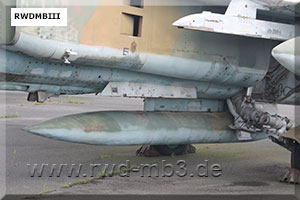

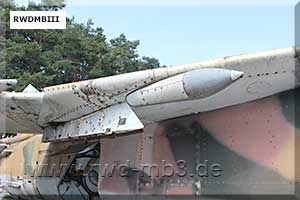

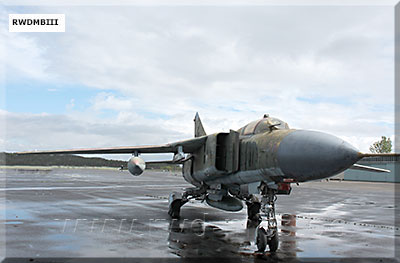

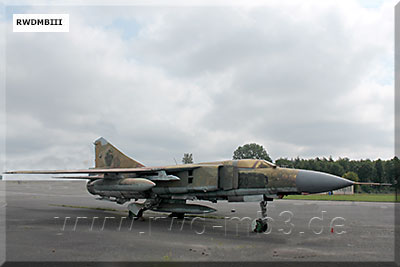

| Treibstoffbehälter am Flügel | Treibstoffbehälter unter dem Rumpf |
 |  |

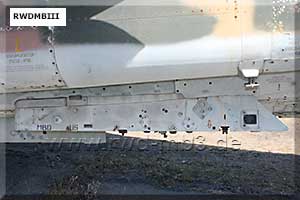

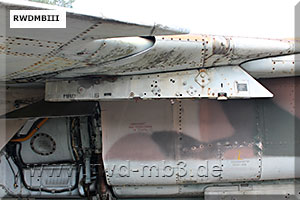

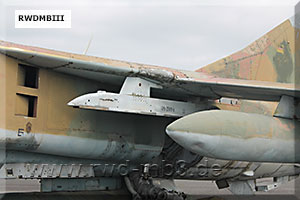

| Träger BD3-60-23F1 unter dem Rumpf | Träger BD3-60-23K1 unter der Tragfläche |
 |  |

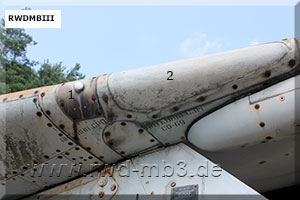

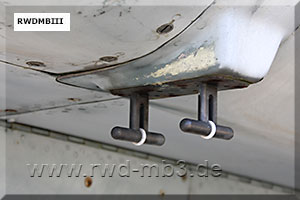

| Antennen des Funkhöhenmessers | Antennen am starren Flügel 1 Antenne des Kennungsgerätes 2 Antennnen des Aktiven Antwortgebers und des Warn- und Alarmsystems |
 |  |

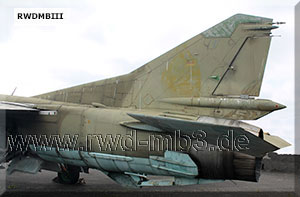

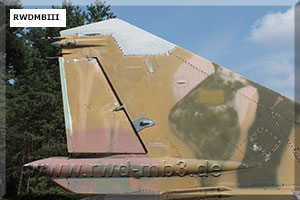

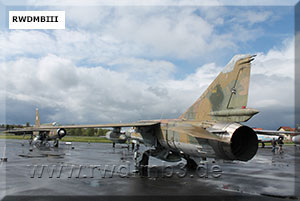

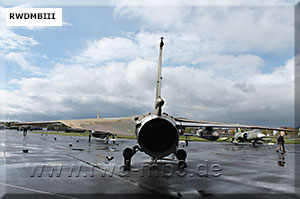

| Seitenleitwerk | Abklappbare Heckflosse |
 |  |

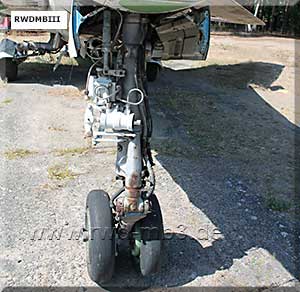

| Antenne Funkkommandoanlage | Bugfahrwerk |
Quelle: ru.wikipedia.org, russianarms.ru
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow und im Luftfahrtmuseum Finowfurt
