Warngerät SPO-10 (Erzeugnis S3M) "Sirena-3"

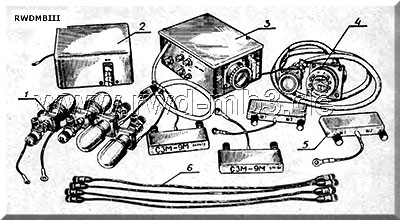

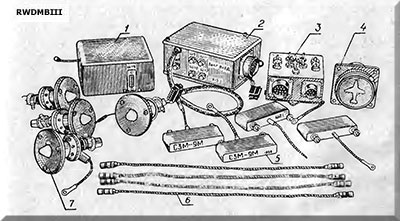

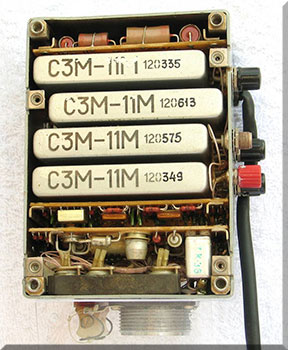

![]() Gerätesatz für leichte Flugzeuge 1 Antennen-Detektor-Block S3M-1(SM) bestehend aus - Antenne Block S3M-7 - Detektoreinheit S3M-8 (mit D-609) 2 Stromversorgungsblock S3M-10 3 Block der optischen und akustischen Signalisation S3M-3(M) mit - 4x Kanal der Lichtsignalisation S3M-11 4 Anzeigeblock S3M-5A 5 Videoverstärker S3M-9(M) 6 Kabel Nr. 1 ![]() Gerätesatz für schwere Flugzeuge 1 Stromversorgungsblock S3M-10 2 Block der optischen und akustischen Signalisation S3M-3M 3 Steuerpult S3M-4A 4 Anzeigeblock S3M-5A 5 Videoverstärker S3M-9M 6 Kabel Nr. 1 7 Antennen-Detektor-Block S3M-1M |
Bestimmung: 4-Kanal-Detektorempfänger Jeder Kanal arbeitet sebstständig und bestreicht einen von 4 Sektoren - Signalisation (optisch/akustisch) der An- strahlung durch Flugzeug-Funkmess- Stationen aus beliebigen Richtungen. - Auslösen des automatischen Ausstoßens von Düppel-Reflektoren techn. Daten: - Frequenzbereich: cm-Bereich - Empfangsbereich horizontal: 360°, aufgeteilt in 2 vordere und 2 hintere Sektoren vertikal: ±45° - Signalisation: Richtung der Anstrahlung (4 Quadranten) Unterscheidung in Übersichts- oder Ziel- betrieb des FM-Gerätes - Stromversorgung 115 V, 400 Hz 27 V = Einsatz: z.B. Mi-8TB, Mi-24, MiG-21MF, MiG-23UB, MiG-23UB, MiG-23BN |
![]() | ![]() |

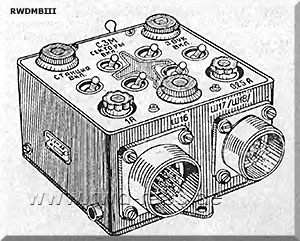

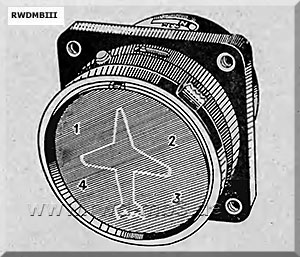

Steuerpult S3M-4A | Anzeigeblock S3M-5A |
Quelle: A 107/1/417, SPO-10 techn. Beschreibung (russ.)
