Technikkatalog
Jagdflugzeug MiG-21MF

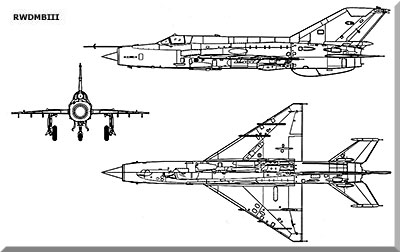

   Dreiseiten-Riss |
Bestimmung: Allwetterjäger und Aufklärer der 3. Generation techn. Daten: - Besatzung: 1 Pilot - Abmessungen Gesamtlänge: 14,00 m Höhe: 4,50 m Spannweite: 7,15 m - Startgewicht: max. 9.400 kg - Höchstgeschwindigkeit: 2.230 km/h - Reichweite: 1.800 km - Antrieb: 1 Tumanski R-13F300 mit regelbarem Nachbrenner Bewaffnung: - an vier Flächenträgern: Bomben- und Raketenbewaffnung - Kanonenbewaffnung 2× 23 mm GScha-23 Funk- und Funkmessausrüstung: - Funkmess-Visier RP-21M - Funkstation R-802W - Funkkompaß: ARK-10 - Markierungsfunkempfänger MRP-56P - Funkhöhenmesser RW-UM - Kennungsgerät SRZO-2M - Aktiver Antwortgeber SOD 57 M - Flugdatenschreiber SARPP-12G - System LASUR |
 |  |

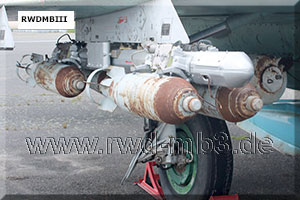

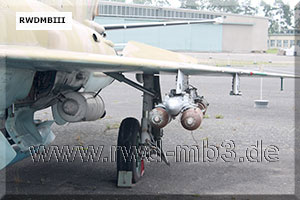

| Bomben in Vierergruppen am Träger MBD-2-67 |

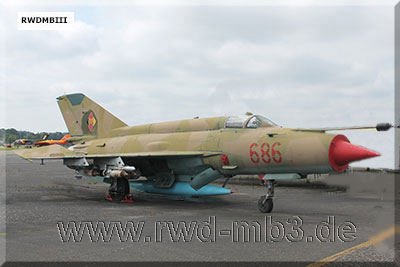

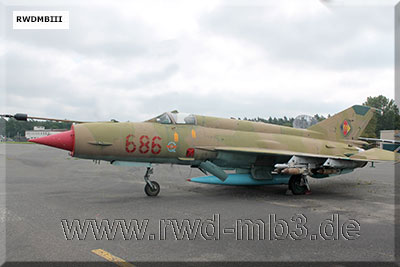

Foto aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
