Technikkatalog



Automatischer Funkkompass ARK-15

ARK-15

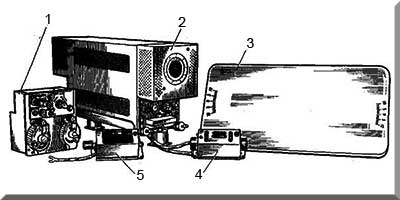

Gerätesatz (Hauptvariante)
  1  Bedienpult
  2  Empfänger
  3  Rahmenantenne
  4  Kabeläquvivalent Rahmenantenne
  5  Antennenanpass-Einrichtung


ARK-15

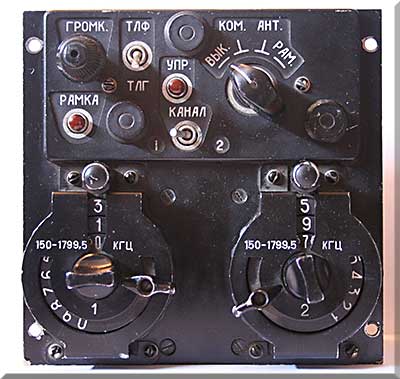

Bedienpult des Steuermannes
  Bestimmung:
automatischer Mittelwellen-Funkkompass, liefert einen kontinuierlichen Bezug zum Kurswinkel der Funkstation und ermöglicht:
- Flug zur und von der Funkstation mit visu-
   eller Kursanzeige
- automatisch die Peilung des Radiosenders
   anhand der Pfeile der UGR-4UK-Instrumente
   bestimmen
- Landeanflug nach dem SSP-System
   durchführen

techn. Daten:
- Frequenzbereich: 150 - 1799,5 kHz
- Reichweite
   auf 1000m: > 180 km
   auf 10000m: > 340 km
- Stromversorgung:
   Gleichspannung: 27 V
   Wechselspannung: 36 V, 400 Hz
- Masse Gerätesatz: 9,3 - 11 kg

Betriebsarten:
- automatische Peilung (Kompas)
- ungerichteter Empfang (Antenne)
- gerichteter Empfang (Rahmen)



Quelle: studopedia.ru, megaobuchalka.ru
