Behälter für ungelenkte Raketen UB-16/UB-32

UB-16

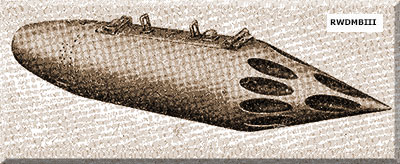

Behälter UB-16

UB-16

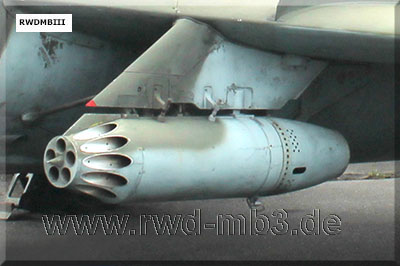

Behälter UB-16 an einer MiG-17F

UB-16

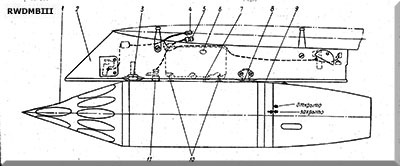

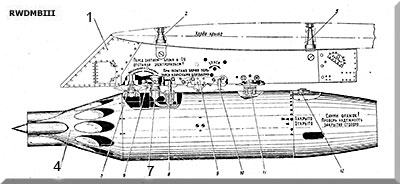

Aufhängung des Behälters an einer MiG-21PFM
  1  Flächenträger BD3-60-21UM
  4  Behälter UB-16
  7  Steckverbindung 2RM


UB-32
UB-32
Behälter UB-32 an einer Mi-24
  Bestimmung:
Behälter zum Abschuss ungelenkter Raketen S-5 für Flugzeuge und Hubschrauber

techn. Daten:
- Anzahl Raketen
   UB-16: 16 Stück
   UB-32: 32 Stück
- Länge
   UB-16: 1880 mm
   UB-32: 2080 mm
- Durchmesser
   UB-16: 335 mm
   UB-32: 481 mm



Quelle: MiG-21PFM Bewaffnung (russ.)
Fotos aufgenommen im Luftfahrtmuseum Finowfurt und Luftwaffenmuseums der Bundeswehr Gatow
