Technikkatalog



Jagdflugzeug MiG-21F-13

MiG-21F-13

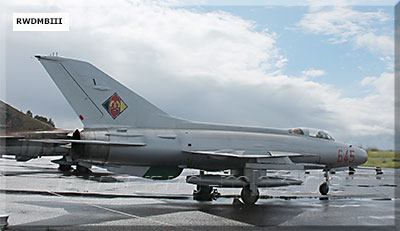

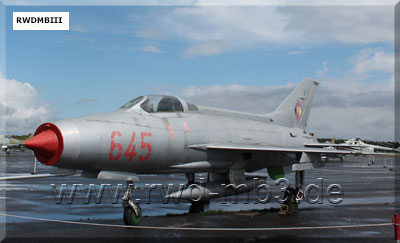

Das Flugzeug flog als "645" zuerst im JG-8 (Preschen) und später im JG-15

MiG-21F-13

MiG-21F-13

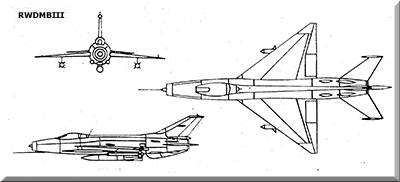

Dreiseitenriss

MiG-21F-13
Bewaffnungsvarianten
  Bestimmung:
Jagd- und Jagdbombenflugzeug am Tage und in der Nacht unter, über und zwischen den Wolken.

techn. Daten:
- Länge: 13,5 m
- Höhe: 4,1 m
- Spannweite: 7,2 m
- Besatzung: l Mann
- Startmasse max.: 7370 kg
- Horizontalgeschwindigkeit: 2,05 M
- Gipfelhöhe statisch
   ohne NB: 14000 m
   mit NB: 19000 m
- Gipfelhöhe dynamisch: 29 500 m
- Kraftstoffvorrat
   ohne ZB: 2300 l
   mit ZB: 2790 l
- Triebwerk: R11F300
- Schub max.
   ohne NB: 3900 kp
   mit NB: 5750 kp

Bewaffnung:
- Visier
   optisch: ASP-5ND
   IR: SIW-52
- Raketen
   gelenkt: 2x R-3S
   ungelenkt: 32x S-5M/S-5K
- Kanone: 30-mm N-30 mit 60 Patronen
- 2x Luft-Luft-Rakete K-13 oder
- Bomben: 2x bis 500 kg, Varianten:
   2x FAB-250
   2x FAB 500
   2x Brandmittelbehälter ZB-360

Funk/Funkmessausrüstung
- Funkentfernungsmesser: SRD-5MK
- Kommandofunkstation: R-802W
- Funkkompass: ARK-10
- Funkhöhenmesser: RW-UM
- Funkmarkierungsempfänger: MRP
- Kennungsgerät: SRO-2
- aktiver Antwortgeber: SOD-57



Quelle: Hb 325/2a; Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
