Funkhöhenmesser RW-4

RW-5
Block PP-4A (Foto: oleg-tulin.narod.ru)

RW-4

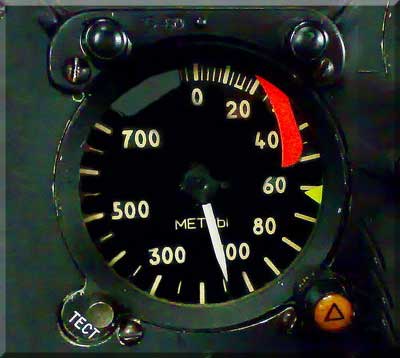

Anzeigegerät UW-4A (Foto: oleg-tulin.narod.ru)
  Bestimmung:
- kontinuierliche Messung der Höhe über
   Grund sowie deren visueller Anzeige
   unabhängig von Witterung und Beschaffung
   der Erdoberfläche
- Ausgabe von akustischen und optischen
   Warnsignalen bei einer gefährlichen Höhe

techn. Daten:
- Frequenz: 1940 - 2060 MHz
- Ausgangsleistung: > 0,3- 1,2 W
- Betriebsart: FM-Methode (175 ± 8 Hz)
- Messbereich: 0 - 1500 m
- Messgenauigkeit
   ≤ 25 m: ± 1 m
   > 25 m: ± 4% der Höhe
- Stromversorgung
   Bordnetz: 27 V =
   115 V, 400 Hz

Gerätesatz:
- 1 Block PP-4A  Sender-Empfänger
- Signaltafeln "Höhe"
- 1 Laufzeitkette L3-4A
- 1 Empfangsantenne AR11-4A
- 1 Sendeantenne AR11-4A
- Höhenanzeiger UW-4A
- 1 Barometrischer Schalter SWU-12-1A



Quelle: oleg-tulin.narod.ru
