Technikkatalog



Führungsstelle SPW 50PU (neuere Variante)

SPW 50PU

SPW 50PU

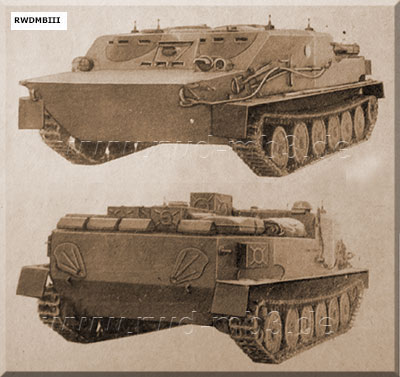

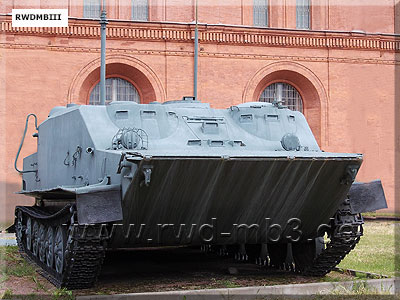

Außenansicht


Bilder Innenansicht

SPW 50PU

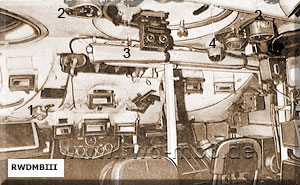

Ausschnitt Fahrerraum
  1 Apparat A6 der R-124
  2  Apparat A2 der R-124
  3  4-m-Stabantenne
  4  Antennenfuß der Stabantenne


SPW 50PU

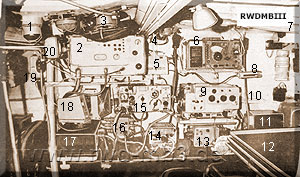

Rechte Seitenwand des Arbeitsraumes
  1  Antennenfuß für die
      Stabantenne der R-111
  2  Sender-Empfänger R-111
  3  Apparat A2 der R-124
  4  Antennenfuß für die Stab-
      antenne der R-130 und
      R-123M
  5  Abstimmeinrichtung WSU-T
  6  Empfänger R-311
  7  4-m-Stabantenne
  8  Fernbedienteil der WSU-T
  9  Sender-Empfänger R-130
10  Halterung für das Antennen-
      äquivalent der R-130
11  Stromversorgungsteil BP-UM-26 (R-130)
12  Arbeitstisch
13  Bedienpult R 130/R 311
14  Stromversorgungsblock BP-26 (R-123M)
15  Sender-Empfänger R-123M
16  Bedienpult R 111/R-123M
17  Stromversorgungsteil für die R-lll
18  Antennenanpasseinrichtung für die R-111
19  Apparat A1 der R-124
20  Verstärker UPU-105U für die R-111


SPW 50PU

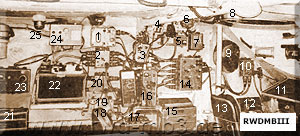

Linke Seitenwand des Arbeitsraumes
  1  Verstärker UPU-105
  2  Bedienpult R-105M
  3  Leistungsverstärker UM
  4  Schalter für Stromversorgung
      (UM und Funkvermittlung)
  5  Antennenanschlusstafel
      R-105M
  6  Antennenfuß für Stab-
      antenne R-105M
  7  Lautsprecher
  8  Apparat A2 der R-124
  9  Tasche für Kopfbedeckung
      des Kommandeurs
10  Kommandeurspult
11  Arbeitstisch des Kommandeurs
12  Feldfernsprecher
13  Sitz des Kommandeurs
14  Funkvermittlung
15  Fernsprechvermittlung P-193A
16  R-105M
17  Stromversorgungsteil des UM
18  Sitz des 1. Offiziers
19  Verstärker UPU-107
20  Bedienpult R-107
21  Kasten mit Reserveakkumulatoren
22  R-107
23  Ladetafel
24  Antennenanschlusstafel für R-107
      und R-311
25  Antennfuß für Stabantennen R-107
      und R-311


SPW 50PU

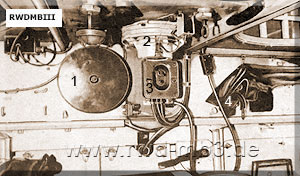

Rückwand des Arbeitsraumes
  1  Kabeltrommel mit HF-Kabel
  2  Absauglüfter
  3  Apparat A1 der R-124
  4  Überzug für pers. Waffen
  5  Sitz des Funkers
  6  Sitz des 3. Offiziers
  7  Arbeitstisch
  Bestimmung:
geländegängiges, gepanzertes und schwimm-
fähiges Fahrzeug für den Funkverkehr in Funknetzen und Funkrichtungen der taktischen Ebene sowie der Führung in Panzer- und mot. Schützenverbänden
gewährleistet gleichzeitige Nachrichtenver-
bindung aller Nachrichtenmittel im Stand und in der Bewegung

techn. Daten:
- Gefechtsmasse: 14,3 t
- Abmessungen
   Länge: 7070 mm
   Breite: 3140 mm
   Höhe: 2050 mm
- Motor: W-6PG
- Besatzung: 6 Personen
- zulässige Ladung: 10 Personen
- Jahr der Einführung: 1960

Ausrüstung:
- Funkgerät R-130 / R-130T
- Funkgerät R-111
- Funkgerät R-107
- Funkgerät R-105M/R-105U
- Funkgerät R-123
- Funkempfänger R-311
- Leistungsverstärker UM oder UM-3

• Bedienungs- und Schalteinrichtungen
- Kommandeurspult
- Bedienpult R-130/R-311
- Bedienpult R-111/R-123
- Bedienpult R-105U
- Bedienpult R-107
- Verstärker für R-105M  UPU-105U
- Verstärker für R-111   UPU-105U
- Verstärker für R-107   UPU-107
- Antennenanschlusstafel R-107/R-311
- Antennenanschlusstafel R-105U
- Funkvermittlung
- Fernsprechvermittlung P-193
- 2x Bordsprechanlage R-120 oder R-124

• Antennen

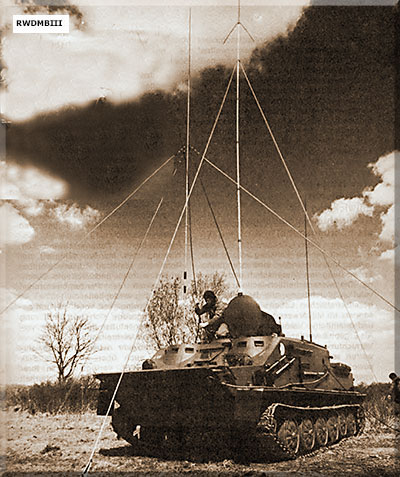

- 10-m-HT-Mast für R-130
- 11-m-Teleskopmast mit Stabantenne
   für R-111
- 4-m-Stabantennen

• Zusatzausrüstung
- Elektroaggregat AB-1P-30
- Lichtmaschine G-74
- Umformer UT-18A zur Stromversorgung des
   2. Satzes der Bordsprechanlage
- Ladetafel
- NiCd-Akkumulatoren
- 4x Feldfernsprecher TA-57 oder FF-63
- dynamischer lautsprecher
- 4x Kabeltrommeln mit 600 m Feldfernkabel
- je 10x Panzerhauben Sommer/Winter
   mit Verbindungskabel und Brustschalter
- Handapparat

• Beobachtungsgeräte
- Nachtsichtgerät TWN-2B
- Nachtsichtgerät TKN-1
- Beobachtungsgerät TPKU-2B
- 7 Winkelspiegel TNP
- Winkelspiegel MK-4
- Richtkreis PAB-2A

• Navigationsanlage
- Jantar AM

Gerätenummer: 750PU

SPW 50PUSPW 50PU
KommandeurspultFunkvermittlung

SPW 50PU
Übergangsverstärker UPU für R-105

SPW 50PUSPW 50PU
Funkerpult R-105Funkerpult R-113

PT-76PT-76
Luftfilter des Antriebsmotors
Schema

Ansicht



Quelle: A 051/1/329; K 051/3/001; Katalog Na-Technik der LaSK
Foto: K. Schmidt
