Technikkatalog



Nachtsichtgerät TWN-2

TWN-2

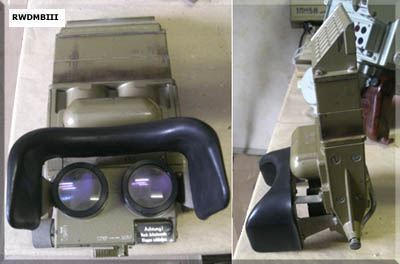

Beobachtungsgerät

TWN-2
Gerätesatz
  1  Scheinwerfer FG-125
  2  Beobachtungsgerät
  3  Stromversorgungsblock BT-6-26 oder BT-3-13


TWN-2

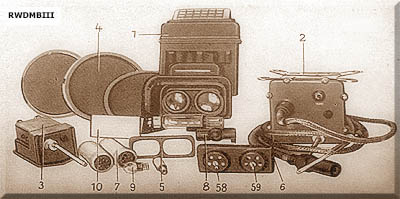

Bestandteile und EWZ
  1  Beobachtungsgerät

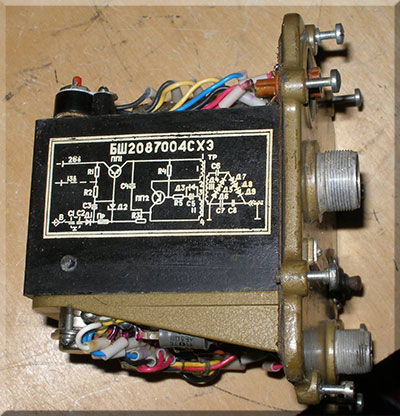

  2  Stromversorgungsblock BT
  3  Siebkette FR-82
  4  Lichtfilter
  5  Prisma
  6  Außenblenden
  7  Zerhacker
  8  Gleichrichterröhre
  9  Glühlampe
10  Flanelltuch
  Bestimmung:
Nachtsichtgerät des Panzerfahrers zur Beobachtung der Marschstraße und des Geländes während des Nachtmarsches

techn. Daten:
- Typ: periskopisches Doppelglas
- Vergrößerung: 1
- Sichtfeld: 30°
- Sichtweite: 50 .. 60 m
- Stromversorgung: Bordnetz 13 / 26 V
- Lichtquelle: 2 Scheinwerfer FG-125 (III) oder
   Scheinwerfer mit Lichtfilter TF-3

Modifikationen:
TWN-2, TWN-2A, TWN-2B, TWN-2T
alle Modifikationen haben den gleichen Aufbau, unterscheiden sich jedoch durch ihre Befestigung an den Fahrzeugen



Quelle: A 051/1/133; A 051/1/314 (ex DV-43/26)
Foto aufgenommen in "NVA Ausstellung Harnekop e.V."
