Schütenpanzerwagen SPW 50PK

SPW 50PK
SPW 50PK

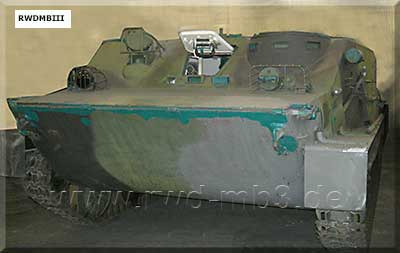

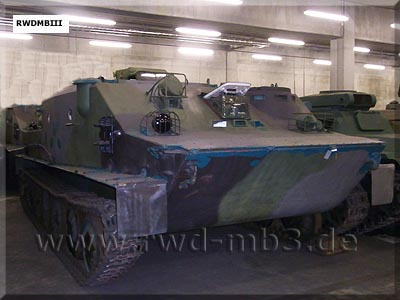

Außenansichten

SPW 50PK

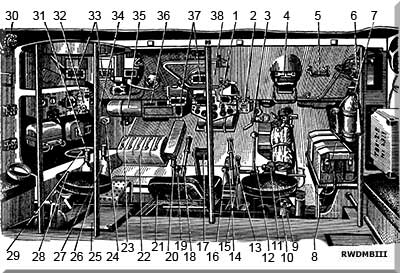

Führungsabteil
  1  Instrumentenbrett des Fahrers
  2  Kreiselkompass GPK-59
  3  Antrieb für Wellenbrecher
  4  Beobachtungsgerät Besatzung
  5  TNP-B
  6  Stromversorgungsblock BT-6-26
  7  Handfeuerlöscher OU-2
  8  Akkumulator
  9  Masseschalter
10  Sitz Kommandeur Besatzung
11  Treibstoff-Handpumpe
12  Jalousie
13  Lenk- und Bremshebel
14  Gaspedal
15  Lenkhebel für Wasserfahrt
16  Schalthebel
17  Kupplungspedal
18  Lenk- und Bremshebel
19  Schalthebel
20  Lenkhebel für Wasserfahrt
21  Sitz Fahrer
22  Munitionsbehälter MG
23  Regler R-10TM
24  Filter F-5
25  Werkzeugbehälter
26  Sitz Kommandant
27  Behälter Feuerlöschanlage
28  Behälter Leuchtpistole
29  Betriebsstundenzähler
30  Lufterhitzer
31  Behälter Feuerlöschanlage
32  Funkstation
33  Beobachtungsgerät Kommandant
34  Automat AS-2
35  Pressluftbehälter
36  Verteilerkasten
37  Beobachtungsgerät Fahrer
38  Fahrerluke


SPW 50PK

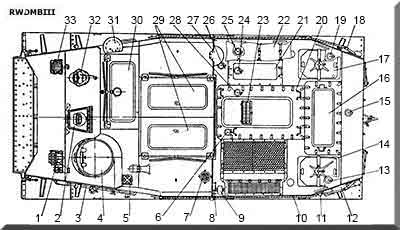

Ausrüstung auf der Oberseite
  1  Scheinwerfer und Hupe
  2  Fahrerluke
  3  Schaufel
  4  Kommandantenluke
  5  Ventilator
  6  Verschluss Ausgleichsbehälter
  7  Belüftung
  8  Umschalteinrichtung
  9  Schalter Motor der Wasserpumpe
10  Abschleppseil
11  Steckbuchse
12  Auspuffrohr
13  Abeckung Betankungsöffnungen
      Zusatztank
14  Zusatztreibstoffbehälter
15  Abdeckung hinteren Kraftstoff-
      einfüllöffnung
16  Abdeckung Getriebe
17  Zusatztreibstoffbehälter
18  Abschleppseil
19  Abeckung Betankungsöffnungen
      Zusatztank
20  Motorabdeckung
21  Abdeckung Treibstofftank
22  Abdeckplanen
23  Seilboje
24  Abdeckung großen Einfüllöffnung
      des Kraftstofftanks
25  Abdeckungr kleinen Einfüllöffnung
      des Kraftstofftanks
26  Abdeckung Vorwärmer
27  Dunstabzugshaube
28  Abdeckung Einfüllöffnung
      des Öltanks
29  hintere Abdeckungen des Mann-
      schaftsraumes
30  vordere Abdeckung des Mann-
      schaftsraumes
31  Zuluftventilator
32  Scheinwerfer OU-3G
33  rechter Scheinwerfer
  Bestimmung:
schwimmfähiger Schützenpanzerwagen der mot. Schützentruppenteile und -einheiten sowie Führungsfahrzeug der Kommandeure und Stäbe

techn. Daten:
- Gefechtsmasse: 14,3 t
- Abmessungen
   Länge: 7070 mm
   Breite: 3140 mm
   Höhe: 2030 mm
- Motor: W-6
- Besatzung: 2 Personen
- zulässige Ladung: 10 Personen oder
   2 t Last

Bewaffnung:
- 7,62-mm-Pz-MG SGMB oder
   PKB (PKMB)
   mit 1250 Patronen
- Leuchtpistole mit 20 Patronen
- 20x Handgranaten F-1

Nachrichtenmittel:
- Funkgerät R-113
- Bordsprechanlage R-120

Orientierungsgeräte
- Kreiselkompass GPK-59

Beobachtungsgeräte
• Fahrzeugkommandant
   - 3x Beobachtungsprisma TNP-B
• Fahrer
   - 4x Beobachtungsprisma TNP-B
   - Nachtsichtgerät TWN-2B
      mit SV-Block BT-6-26
      und IR-Scheinwerfer FG-125
• Kommandeur Besatzung
   - 4x Beobachtungsprisma MK-4
      (bei SPW-50PK)
   - 4x Beobachtungsprisma TNP-B
      (bei SPW-50P)
   - Nachtsichtgerät TKN-1BS
      mit IR-Scheinwerfer OU-3GA2

Gerätenummer: 750PK

Modifikationen:
- SPW 50PK (S) für Stabschefs der MSB
   und PB der PD und Kdr. MSB (SPW) der PD
   mit 2x R-123, R-107, R-105M
   und 10-m-Mast
- SPW 50PK (LA) für Chefs TLA des MB
- SPW 50PK (LA) für Chefs TLA
   der MSD/PD
- SPW 50PK (D) für Leiter Pionier- und
   chemische Dienste der MSD, PD und
   Militärbezirke mit R-123, R-130, 2x R-105D
   und 10-m-Mast
- SPW 50PK (Pi) für Stäbe der Pionier-
   bataillone und für operative Abteilung
   der MB mit R-123, R-130, R-105D
   und 10-m-Mast
- SPW 50PK (Akl) für Chef Aufklärung
   der MB mit R-123,R-130, R-313
   und 10-m-Mast
- SPW 50 PK (BBS)für BC der Fla-SFL-
   Batterien 57/2

SPW 50PK SPW 50PK

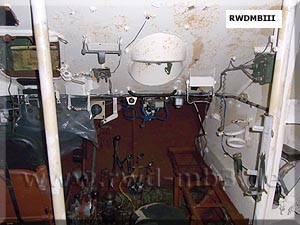

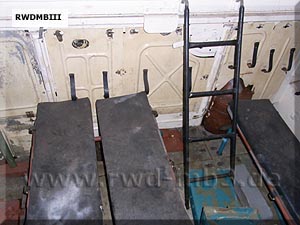

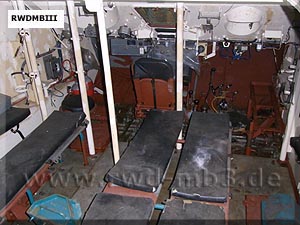

Blick in den Mannschaftsraum

SPW 50PK SPW 50PK

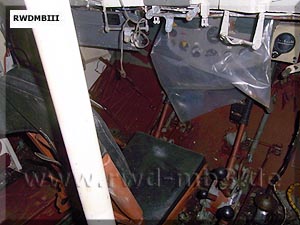

Platz des Fahrers Platz des Kommandanten

PT-76PT-76
Luftfilter des Antriebsmotors
Schema

Ansicht


Im Befehl 91/63 des Ministers für Nationale Verteidigung zu "Maßnahmen zur Verbesserung der Feldausrüstung der
Stäbe der Verbände, Truppenteile und Einheiten der LaSK" wird die Einrichtung des SPW 50-PK festgelegt.
(Quelle: BArch DVW 1/5004)

SPW 50PK

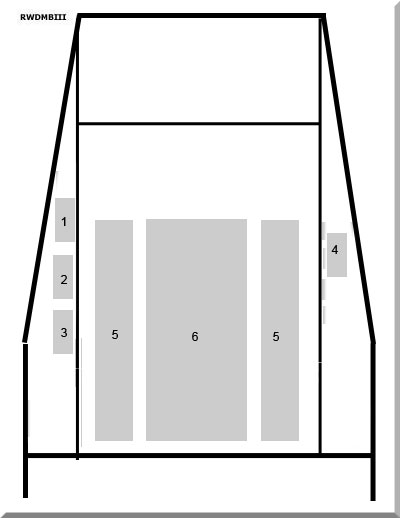

SPW 50-PK-D - Führungsfahrzeug des Chefs TLA der Division

  1  Funkgerät R-113
  2  Funkgerät R-112
  3  Ladewiderstand
  4  Halterung für SGMB
  5  Kiste mit Ersatzsammlern
  6      Sitzbank
  7      abklappbarer Arbeitstisch
  8/9   Funkgerät R-105 mit UM-1
10/11  Funkgerät R-105 mit UM-1


SPW 50PK

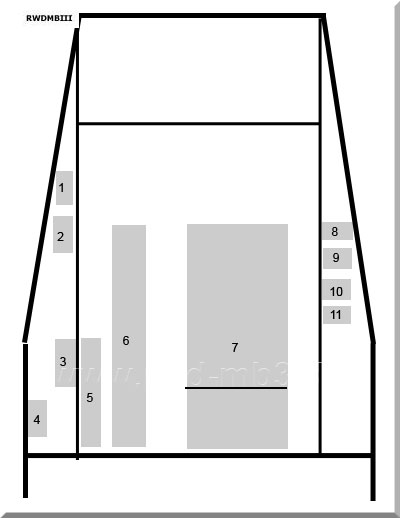

SPW 50-PK-S - Führungsfahrzeug des Bataillons-Stabes

  1  Funkgerät R-113
  2  Funkgerät R-105 mit UM-1
  3  Funkgerät R-105
  4  Funkempfänger R-311
  5  Sitzbänke
  6  Arbeitstisch



Quelle: K 051/3/001, SPW 50PK Nutzung (russ.)
