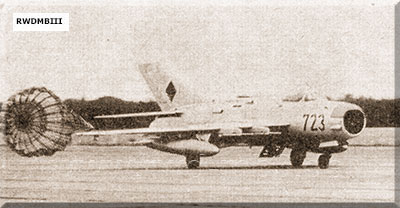

Jagdflugzeug MiG-19PM

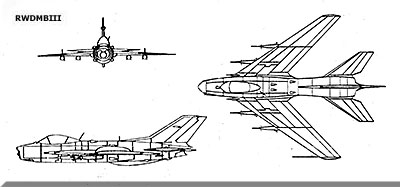

  Dreiseitenriss |
Bestimmung: Überschall-Abfangjagdflugzeug zum Einsatz am Tage und in der Nacht unter allen meteorologischen Bedingungen. techn. Daten: - Länge: 13 m - Höhe: 4 m - Spannweite: 9,0 m - Besatzung: l Mann - Startmasse max.: 8700 kg - Horizontalgeschwindigkeit max.: 1450 km/h - statische Gipfelhöhe ohne NB: 15000 m mit NB: 17300 m - dynamische Gipfelhöhe: 18200 m - Flugweite max. ohne ZB: 900 km mit ZB: l000 km - Flugdauer max. ohne ZB: 72 min mit ZB: 118 min - Anrollstrecke ohne NB: 900 m mit NB: 510 m - Ausrollstrecke ohne Schirm: 900 m mit Schirm: 610 m - Kraftstoffvorrat ohne ZB: 2150 l mit ZB: 3600 l - Triebwerk: 2x RD-9B - Schub mit NB: 2x 3250 kp ohne NB: 2x 2600 kp Bewaffnung: - 4 gelenkte Raketen RS-2U Funk/Funkmessausrüstung: - Funkmess-Visier RP-2U - Kommandofunkstation: R-801 - Funkkompaß: ARK-5 - Funkhöhenmesser: RW-2PSM - Funkmarkierungsempfänger: MRP - Kennungsgerät: SRO-2 |
Quelle: HB 325/2a
