Technikkatalog



Funkhöhenmesser RW-2

RW-2

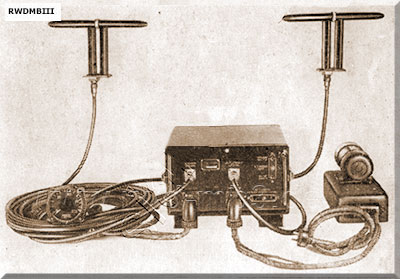

Gerätesatz

RW-2

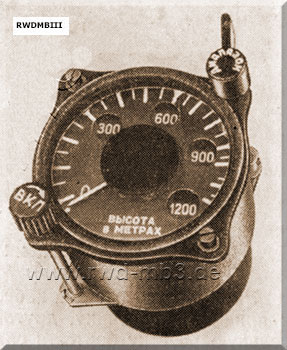

Anzeigegerät PRW-46
  Bestimmung:
Messung der Höhe über Grund

techn. Daten:
- Frequenz: 444 MHz
- Modulationsfrequenz: 124 Hz
- Betriebsart: Dauerstrich
- Leistung: 0,15 W
- Messbereich
    I: 0 - 120 m
   II: 100 - 1200 m
- Messfehler
    I: ± 2 m
   II: ± 20 m

Hauptteile:
- Sender-Empfänger im Schwingrahmen
- Anzeigegerät PRW-46
- Umformer RU-11AM
- Sende- und Empfangsantenne
- Empfangsantenne
- Verbindungs- und Antennenkabel
- Filter WTsch-2)

Modifikationen:
- RWU-M
   Messbereich: 0 - 600 m
   Messfehler: ± 5 m
- RW-10
   Impulslaufzeitmessung
   Anzeige auf Sichtgerät

RW-2RW-2

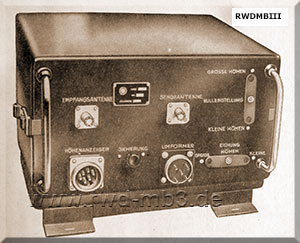

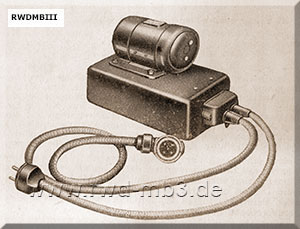

Sender-EmpfängerUmformer RU-11AM


Prüfausrüstung
RW-2RW-2

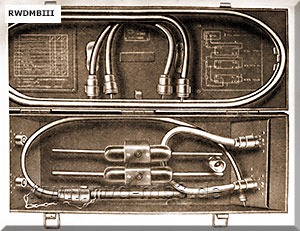

Gerät T-1
dient zur Eichung und zur Empfindlichkeitsmessung
Gerät T-2
dient zur Überprüfung der Anzeigen und
zur Eichung im 2. bereich

RW-2

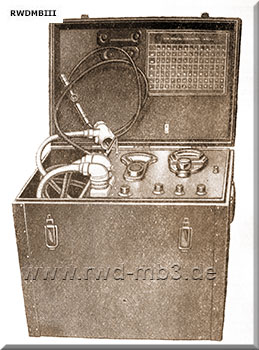

Gerät T-3
dient zur Eichung und zur Einregulierung
im Werk oder der stationären Werkstatt
Gerät T-5
dient zum Messen des Laufzeitfaktors der
Antennenleitungen und zur Überprüfung der
Übereinstimmung der Antennenspeiseleitungen



Quelle: HB 325/2a; Funkhöhenmesser RW-2 (russ.), Der Funkhöhenmesser "RW-2"
