Technikkatalog



Küstenschutzschiff Projekt 1159

Projekt 1159

Projekt 1159

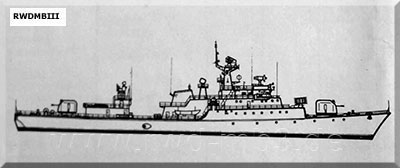

Rissdarstellung
  Bestimmung:
Schwerpunktmäßig zur U-Boot- und Minenabwehr

techn. Daten:
- Länge: 96,50 m
- Breite: 12,56 m
- größte Höhe über Wasserlinie: 22,90 m
- Deplacement
   normal: 1518 t
   voll: 1596 t
- Geschwindigkeit
   Marschfahrt: 14 kn
   max.: 30 kn
- Antriebsanlagen
   2x 68B, je 8000 PS
   Gasturbinenanlage M8G, 20000 PS
- E-Anlage: 380 V, 50 Hz, Licht 127 V
- Besatzung: 110

Bewaffnung:
- Artillerie: 2x AK726, 2x 30-mm-AK230
- Raketen: FRK 8Ä10 (Osa-M) mit Doppel-
   starter ZIF-122
- Torpedo: Torpedoschutz BOKA-DU
- Minen: 14 KMD1000 oder KMD500 oder
   KB oder UDM
- Wasserbomben: 2x RBU-6000, 2x WBA
- Handfeuerwaffen: 12x Pistole M, 36x MPi K

techn. Ausrüstung
- GA I:
   KURS 5, M-Kompass KMO-T, NEL 10,
   LI 40, 2x AP 4, RUMB, KI-55, PIRS-1M,
   2x Periskopvisiere, OGON 50, BASA 1159
- GA IV: 3x R-654NR, 2x R-675 mit Schnell-
    telegrafie, R-678N, 3x R-619-1, R-618-1,
    2x EKD 100, R-758, P-754, R-759,
    2x T-617-1, R-104 P-400 Lautspr./Radio
- FuM:
    MR 302, BISAN-4B, DON+PALMA+
    WIKO-DON, MPZ 301, MPZ 401
    für Datenausgabe ZZW
- FFK:
    NICHROM + KBKO-Ä,
    NICKEL + KBKO-Ä
- Waffenleit:
    RWLA 8Ä13, PUS 3Ä, FUT-B-1159,
    MR 104, BURJA
- Hydroak. Anlagen
    MG 322, MG 16, MG 409K - sonstiges
    Rudermaschine R14, Ruderanlage Piton 211,
    MES-Anlage RU
- Ch. Dienste
    Dosimeter KDU-4G, AGF-1M, KID-6G/W,
    Beta-Gamma-Radiometer KRBG-1,
    2x WPChR



Quelle: K 200/3/004
