Funkmeßanlage MR 302

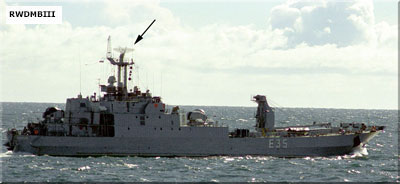

 Antenne der Funkmeßanlage auf einem Gefechtsversorger (Foto: http://commons.wikimedia.org/wiki/ File:East_German_Nordperd_%28E-35%29.jpg") |
Bestimmung: - Ortung von Luft- und Seezielen - Bestimmung der Entfernung und des Seitenrichtwinkels - Übertragung der Zielzuweisung zur Waffenleitanlage MR 103 Einsatz: Küstenschutzschiff Projekt 1159 UAW-Schiff Projekt 133.1 mittl. Landungsschiff Projekt 108 Gefechtsversorger Projekt 109 techn. Daten: - Magnetron: MI-169 Frequenzbereich: cm-Bereich - Ortungsentfernung: 25 .. 100 km - Störschutz 5 Festfrequenzen (halbautomatische Frequenzdurchstimmung) Festzielunterdrückung - Betriebsarten Antennendrehung • Rundsicht (6 .. 12 U/min) • Sektorsuche (60° .. 300°) Handsteuerung - Stromversorgung • 220 V = über Umformer APT-22-500M • 220/380 V /400 Hz über Umformer ATT-20-500M Bestand:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
Quelle: A 204/1/348
