Funkmeßanlage Mys

Mys

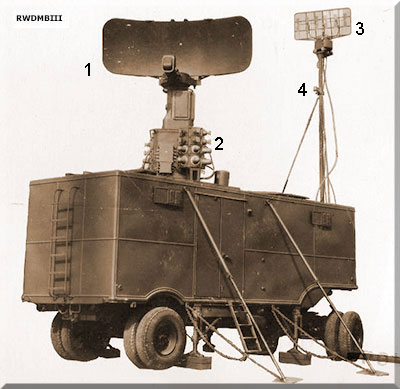

Ansicht in Arbeitslage
  1  Antenne der Funkmess-Station
  2  Antenne Bizan - Radarerfassungsgerät (in vier Bändern),
      gewährleisten den vollen Beobachtungsbereich (6x 60°)
  3  Antenne der Kennungsanlage "Nickel"
  4  Halterung für Antenne der Funkstation R-609


Mys

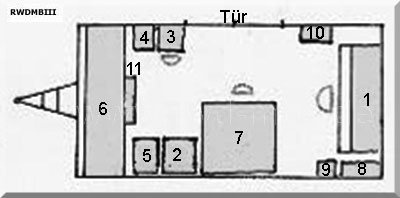

Einrichtung des Anhängers APM
  1  Bedienkonsole
  2  Sende- und Empfangsanlage
  3  Anlage "Bisan"
  4  Kennungsanlage "Nickel"
  5  Funkstation R-609
  6  Umformer
  7  Planschett
  8
  9
10  Telefone und Vermittlung (?)
11  Stromversorgungstafel
(leider waren die anderen Positionen nicht lesbar)

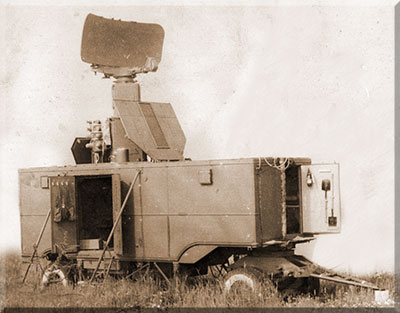

Mys
Ansicht beim Ausfahren der Antenne

Mys

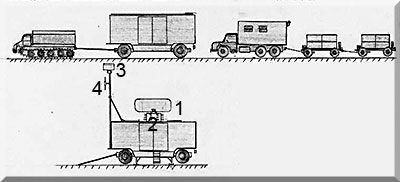

Marschband
ATS mi FM-Station
ZIL-157 mit Aggregaten
  Bestimmung:
- Ortung von Überwasserzielen
- Bestimmung von Entfernung und Seiten-
   winkel
- Zielanweisung, die auf die Standorte der
   Feuereinheiten umgerechnet werden kann
   Datenübermittlung per Funk oder Fernsprech
- Kopplung mit Kennanlage Nickel möglich
Einsatz im Küstenraketenkomplex 4K87
baugleich mit der stationären Anlage MR10

Einsatz:
Küstenbeobachtungsstellen und -artillerie-
einheiten

techn. Daten (Mys-M):
- Sendefrequenz: 9,4 .. 9,654 GHz
- Impulsfolgefrequenz: 604/1205 Hz
- Impulsdauer: 0,28 µs
- Sendeleistung: 1,5 MW
- Reichweite: 160 sm
- Entfernungsauflösung: 42 m
- Antennendrehung
  • Rundumsicht: 6 U/min
  • Sektorbeobachtung: 20 - 300°
  • Handsteuerung
- Koordinatenbereiche
   Entfernung: 256 km
   Seitenwinkel: 360°
- Sendeleistung: 1,5 MW
- Polarisation: vertikal
- Impulsfolgefrequenz:
   abhängig vom Entfernungsbereich
- Stromversorgung
   2 Aggregate ÄSD 20WS/230 oder GAD-30
- Kofferanhänger APM
   (ähnlich Anhänger der GRS-4)
- Höhe Anhänger: 2300 mm
- Masse Anhänger: > 14000 kg
- Zugmittel:
   Kofferanhänger: AT-S oder KraZ 214
     bzw. Tatra 813
   Aggregate: ZIL-157
- Jahr der Eiführung in TBK: 1974

Bestand:
Gerät 1Antenne mit Antrieb
Gerät 1BKontrolldipol
Gerät 2Sendeempfangsanlage
Gerät 2AModulator
Gerät 2BKontrollgerät mit Echokammer, AntennenÄquivalent und Hohlleiterumschalter
Gerät 3Sichtgerät
Gerät 6Rechengerät
Gerät 8Schalttafel
Gerät W110Gleichrichter
ALA 7MO-8BIUmformer mit Zusatzgeräten
ÄMU-12AE-Maschinen-Verstärker für Seitenwinkelantrieb der Antenne
Gerät W12Ladegleichrichter
Gerät WSTschSchalttafel
MAD 127/220Lufttrockner für Hohlleiteranlage

Zubehör:
- Funkstation R-609
- Kennungsanlage Nickel
- Station Bisan-4G
- Telefonvermittlung P-193
- 3 Telefone TA 57
- Radartester GK4-19 oder GK4-31IM
- Oszillograf S1-54
- Vielfachmesser AWO-5M
- Röhrenprüfgerät L3-3
- Kurbelinduktor M4100/3
- Vielfachmesser C435


MysMys
Antenne der Funkmess-Station
Sichtbarer Strahler und Reflektor, für den Transport zusammengeklappt. Handräder für klappbare Seitenteile
und Hauptteil sind sichtbar.
In der Säule befinden sich das Drehgelenk, Motor,
Drehmelder und der Antennenausrichtungsmechanismus.
Sender
rechts: Hohlleiterübergang zur Antenne und zum Kontroll-Resonator.
Daneben Sende-Empfangsumschalter und Mischer des Empfängers.
links: Magnetron und Klystron-Abstimmmechanismus. 6 Stellungen
(automatische oder manuelle Abstimmung) des Mechanismus.
unten: Stromversorgungsblock

MysMys
Stromversorgungs- und Messblock
Messgeräte: 110 V =, 110 V 50 Hz, 380 V 50 Hz,
220 V 50 Hz vom Trafo, 220 V 427 Hz
vom Wechselrichter. Schalter und Schütze.

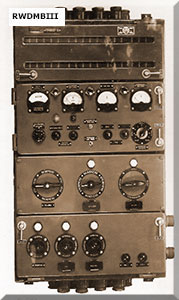

Empfangskonsole
ganz oben: Stromversorgung, Messgeräte,
Sicherheitseinrichtungen.
links: eine genaue Anzeige vom Typ "B",
daneben eine Panoramaanzeige mit den Reichweiten:
100, 250, 600 und 1000 Kabel (d.h.: 18,52, 46,3, 111,12
und 185,2 km).
Rundsicht, Sektor und manuelle Beobachtung.
unten: Netzteile
