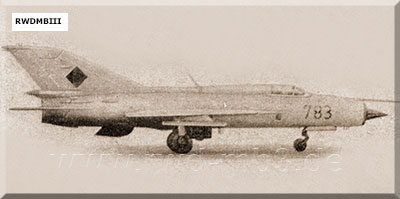

Abfangjagdflugzeug MiG-21PFM/SPS
 |
Bestimmung: Überschall-Abfangjagdflugzeug zum Einsatz am Tage und in der Nacht unter allen meteorologischen Bedingungen. techn. Daten: - Länge: 14,5 m - Höhe: 4,1 m - Spannweite: 7,2 m - Besatzung: l Mann - Startmasse max.: 8290 kg - Horizontalgeschwindigkeit max.: 2,05 M - statische Gipfelhöhe ohne NB: 13500 m mit NB: 19000 m - dynamische Gipfelhöhe: 29500 m - maximale Flugweite ohne ZB: 1020 km mit ZB: l240 km - Kraftstoffvorrat ohne ZB: 2680 l mit ZB: 3170 l - Triebwerk: 1 Turbine R11F2-300 - maximaler Schub ohne NB: 3900 kp mit NB: 6175 kp Bewaffnung: - 2 gelenkte Raketen R-3S / RS-2US - 32 ungelenkte Raketen S-5M/S-5K - 2 Bomben bis 500 kg - Außenlasten: Brandbehälter Funk/Funkmessausrüstung: - Funkmess-Visier RP-21M - Kommandofunkstation: R-802W - Funkkompaß: ARK-10 - Funkmarkierungsempfänger: MRP - Kennungsgerät: SRZO-2 - aktiver Antwortgeber: SOD-57 - Funkleitsystem: ARL-S "Lasur" |
Quelle: HB 325/2a
