Abfangjagdflugzeug MiG-21PF

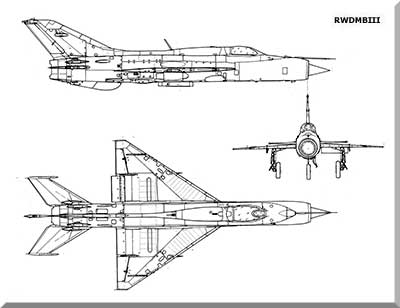

  Seitenriss |
Bestimmung: Überschall-Abfangjagdflugzeug zum Einsatz am Tage und in der Nacht unter allen meteorologischen Bedingungen. techn. Daten: - Länge: 14,1 m - Höhe: 4,71 m - Spannweite: 7,15 m - Besatzung: l Mann - Startmasse max.: 5150 kg - Triebwerk: 1 Turbine R11F2-300 - Geschwindigkeit max. in Höhe: 2175 km/h Bodennähe: 1300 km/h - Reichweite ohne Zusatzbehälter: 1600 km mit Zusatzbehälter: 1900 km - Flughöhe: 19000 m - Nutzung in NVA: ab 1964 Bewaffnung: - 2 gelenkte Raketen R-3S - 32 ungelenkte Raketen S-5M/S-5K - 2 Bomben bis 500 kg - Außenlasten: Brandbehälter Funk/Funkmessausrüstung: - Funkmess-Visier RP-21M - Kommandofunkstation: R-802W - Funkkompaß: ARK-10 - Funkmarkierungsempfänger: MRP-56 - Kennungsgerät: SRZO-2 - aktiver Antwortgeber: SOD-57 - Funkleitsystem: ARL-S "Lasur" |
Quelle: www.airwar.ru
