Schul- und Übungsflugzeug L-39ZO "Albatros"

L-39ZO

L-39ZO

L-39ZO
  Bestimmung:
Strahltrainer für den gesamten bereich der Grundausbildung sowie für das Fortgeschrittenentraining von Flugschülern bzw. Flugzeugführern bei Tag und Navht unter schwierigen meteorologischen Bedingungen
Einsatz für Gefechtsaufgaben möglich
Weiterentwicklung des Schulflugzeuges L-29

techn. Daten:
- Besatzung: 1 Auszubildender, 1 Fluglehrer
- Triebwerk: 1 Turbine AI-25TL
- Abmessungen
   Spannweite: 9,46 m
   Länge: 12,13 m
   Höhe: 4,77 m
- Masse
   Leergewicht: 3300 kg
   Abfluggewicht: 5270 kg
- Flugleistung
   Höchstgeschwindigkeit: 780 km/h
   Dienstgipfelhöhe: 11.500 m
   Reichweite: 850 km

Bewaffnung:
- 4 Außenaufhängungen für
   - 4x Behälter für ungelenkte Raketen UB-16
     oder 4 Bomben

Funk- und Funkmessausrüstung
- Funkstation RTL-11 (10. Serie)
- Funkstation R-832M (11. + 23. Serie)
- Funkstation R-855U / R-855UM
- Bordsprechanlage SPU-9 (11. + 23. Serie)
- Funkkompass RKL-41 (Var. A4)
- Funkhöhenmesser RW-5
- Funkmarkierungsempfänger MRP-56P/S
- Nahnavigationssystem RSBN-58
- Funkentfernungsmesser SRD-5MK
   (10. + 11. Serie)
- Kennungsgerät SRO-2M

Ausrüstung:
- automatisch ausfahrbare Notstromturbine

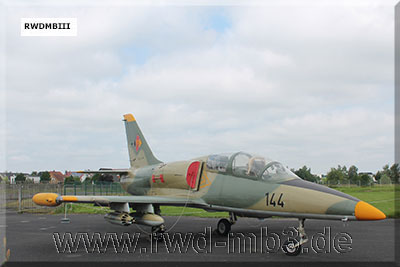

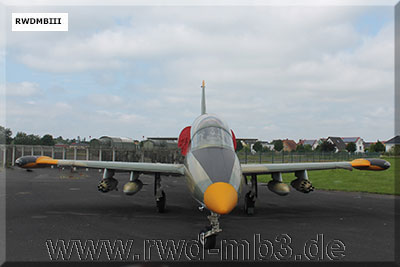

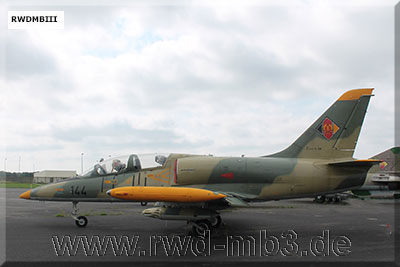

Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
Quelle: Flugzeuge und Hubschrauber der NVA, Studienmaterial L-39
