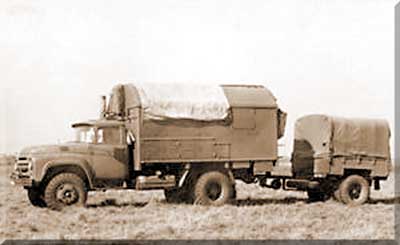

Startkommando-Punkt SKP-9MW

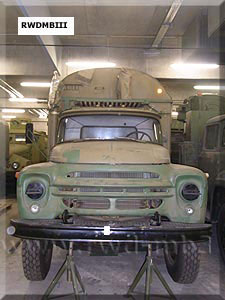

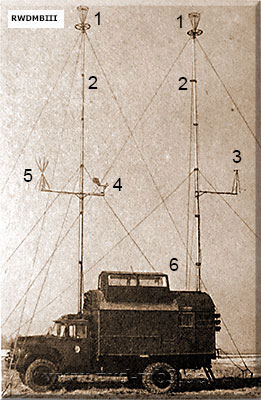

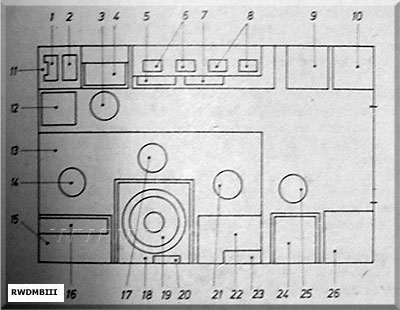

SKP-9 in Marschlage SKP-9MW in Arbeitslage   1  Diskus-Konus-Antennen R 802/R 832M   2  Teleskopmaste   3  Antenne R 809M2   4  Windmesseinrichtung   5  Antenne R 859   6  ausgefahrene Kanzel SKP-9MW, Arbeitsplatz- und Geräteanordnung   1  Bandgerät I MN-61   2  Bandgerät II MN-61   3  Stuhl Betriebsmechaniker   4  AP Betriebsmechaniker   5  Funkgerät R 832   6  Funkgerät R 859 mit Netzteil   7  Funkgerät R 802   8  Funkgerät R 809M2 mit Netzteil   9  Reserverklappsitz 10  Ofenraum 11  Regeleinrichtung Scheibenheizung       AOS-B1M 12  Betriebsmechanikergestell 13  Podest unter Kanzlei 14  Stuhl Flugleiter 15  Arbeitspult Flugleiter 16  Arbeitsplatz Flugleiter 17  Stuhl Auswerter 18  Arbeitsplatz Auswerter 19  Planschett Auswerter 20  Windmessgerät M-47 21  Stuhl Steuermann 22  Arbeitsplatz Steuermann 24  Arbeitstisch Startschreiber 25  Stuhl Startschreiber 26  EWZ-Schrank

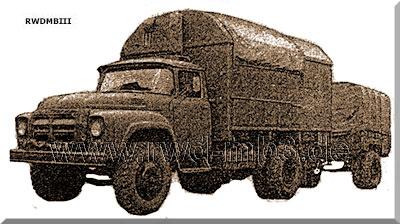

Bestimmung: Mobile Führungsstelle des Flugleiters und seiner Gehilfen (Steuermann, Startschreiber, Betriebsmechaniker, Auswerter) techn. Daten: - Kanalabstimmung: 2x 20 Kanäle - Fe-Verbindungen: 2x GWN/8xOB - Fernbedienung: bis 300 m - Stromversorgung    Netz: 3x 220/380 V, 50 Hz    Aggregat: 3x 220 V, 50 Hz    Havarie: Akkumulatoren - Leistungsaufnahme: 9 kW - Anzahl Arbeitsplätze: 5 Personen - Basisfahrzeug: ZIL-130E mit Kofferaufbau    und Anhänger 1-P3 für Aggregate - Abmessungen    Fahrzeug: 7800 x 2430 x 3340 mm    Anhänger: 3750 x 2160 x 2580 mm - Masse    Fahrzeug: 8300 kg    Anhänger: 2080 kg - Einführung: 1976 Ausrüstung: - m/dm-Komplex R-832 - Funkgerät R-802W - Funkgerät R-859 - Funkgerät R-809M2 - Funkgerät R-105 - Transverter (115 V, 400 Hz) - Meteorologische Einrichtung M-47 - Betriebsstundenzähler SW - AOS-81M - 2x Leuchtraketenkassette ÄKSP-46 - 2x Signalampeln - Transverter-SV-Teil - Spannungsstabilisator - Verteilertafel - Fe-Vermittlung - Sicherungsleiste - Schrank des Betriebsmechanikers - Funkfeuerüberwachungsempfänger BU - 3x gleichartige Verstärkern - Bedienpult - SV-Block - Lade- und Heizblock - Flugleiterpult - Steuermannspult - Antennenumschaltblock - 20x Akkumulatoren 5HK-80 - Fernbediengerät WPU - Außenanschlusstafel - 2x Bandgerät MN-61 - Bandgerät MS-61 - Tochtersichtgerät WTK-1 des Peilers ARP-6 - Aggregateanhänger - 2x Elektroaggregate AB-4-T/230-M1 - Antennenanlage, bestehend aus    Teleskopmast mit Diskon-Antenne R-832M    Teleskopmast mit Diskon-Antennen der      R-802, R-809M2 und R-859    2 Langdrahtantennen der Überwachungs-      empfänger    Stab-Antenne der R-105M - 13 beheizbare Scheiben - Ladeeinrichtung - EWZ-Satz

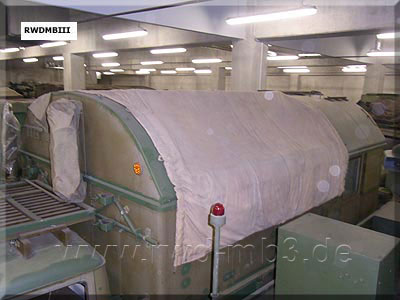

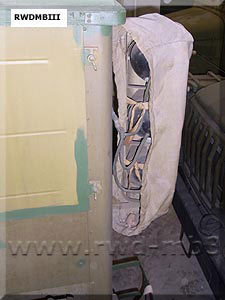

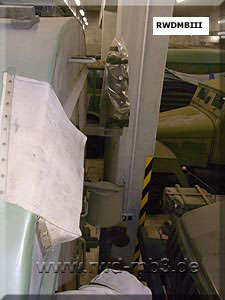

unter der Planenabdeckung: Signalpatronen-Abschusskassette	unter der Planenabdeckung: hintere Ampel
Fotos: ru.airmuseum.lv

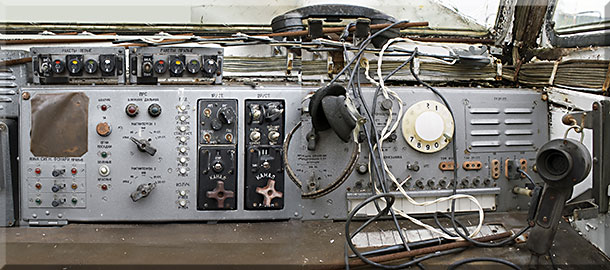

Arbeitsplatz des Flugleiters

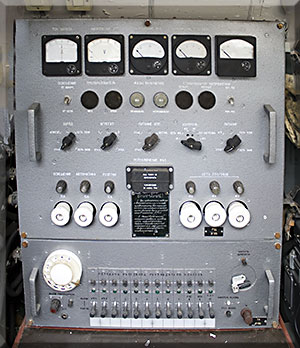

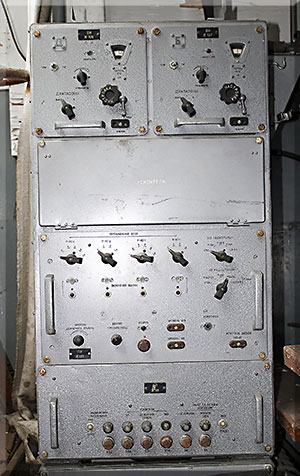

v.o.n.u: - Funkfeuerüberwachungsempfänger BU - Leerblock - zentrales Fernbedienteil - Netzteil Block WP	oben: Hauptschalttafel unten: Fe-Vermittlung

Quelle: Katalog Nachrichtentechnik der LSK/LV und Volksmarine, K 293/3/001, Handbuch Flugsicherung, A 140/1/208
