Technikkatalog
Fla-Raketenkomplex S-125M ("Newa-M")

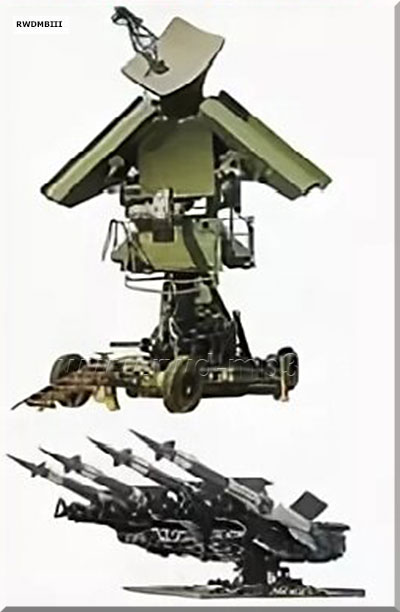

  Raketenleitstation SNR-125M, Kabine UNW Startrampe 5P73 mit Fla-Raketen 5W27 Lieferung von Technik des Komplexes an die DDR Auf der Grundlage sowjetischer Dokumente ergeben sich folgende Zahlen
|

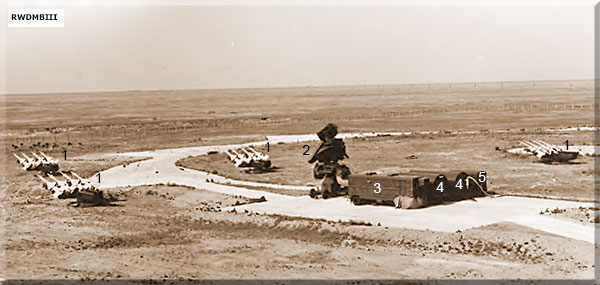

Bestimmung: Bekämpfung von Flugzeugen, Marschflugkörpern, Hubschraubern und andere Luftziele, die in extrem niedriger, geringer und mittlerer Höhe fliegen, sowie bodengestützter (mobile) Radar-sichtbare Ziele Bestand: - Raketenleitstation SNR-125M (2) - 2 Elektrostationen 5E96-A (3) - 1 Verteilerkabine RKU-N (5) - Selbstlader 5912 auf KrAZ-255B - Startrampe 5P73 (1) - Fla-Raketen 5W27D - Transport- und Ladefahrzeug PR-14AM - Kabelleger KU-03T mit Steuer- und Signalkabel KU-N Stromversorgungs- und Nachrichten- kabel KS-NM - EWZ-Fahrzeug auf Sattelauflieger OdAZ-828 für ZIL-131W - Werkstattanhänger PRM-N auf 2PN-2 Die Sicherstellung mit Fla-Raketen erfolgt durch die Technische Abteilung. Bestimmung: - Überführung der Fla-Raketen 5W27 aus der Langzeitlagerung in die Bereitschafts- und Transportstufe - Transport der 5W27 in die Startstellung - Durchführung von Regelarbeiten an den Raketen - Durchführung von Instandsetzungen an den Raketen - Lagerung des EWZ Bestand: - Kontroll- und Prüfstation 5K21 - Transport- und Ladefahrzeuge PR-14 - Lufttankanhänger 5L94 - Kompressorstation UKS-400-131 - Seilgehänge zum Heben des Starttrieb- werkes 5Ju54 - Transport- und Montagewagen 5Ju41 - Traverse zumHeben und Transport der 2. Raketenstufe 5Ju57 - Traverse zum Heben der 2. Raketenstufe 5Ju59 - Seilgehänge zum Heben der Komplettie- rungsteile der Rakete und des EWZ-Behäl- ters 5Ju66 - Rollen zum Entnehmen der Rakete aus dem Container Nr. 1 und zur Montage 5Ju64 - Luftvorwärmer 8G27U - Konservierungsanlage 5L92 - Seilgehänge zum Heben der Rakete im Container Nr. 1 5Ju55 - Seilgehänge zum Heben des Starttriebwerkes ohne Container 5Ju53 - Traverse zum Heben Rakete 5J58 - Autokran 8T210 - Selbstlader auf ZIL-131 4901 - Transportfahrzeug 5T52MK1 - Transport- und Montagewagen 5Ch61 - Montagegestell für Gefechtsladung 5Ch63 - Transportwagen 5Ch64 - Luftfeuchtigkeitsmesser 8Sch31 - Gerät zur Überprüfung des Sicherheits- und Zündmechanismus 5R87 - Gerät zur Überprüfung der Pyropatronen PP-1M mit PPZ - Schrank zum Trocknen des Silikagels SNOP-3,5 - Zelt 8Ju11 (8Ju12) - Zelt UST-56 - Luftransportwagen 4390 - Transportwagen 5Ch28A | ||||||||||||||||||||||
Quelle: S-125 takt.-techn. Charakteristik (russ.)
