Technikkatalog



Raketenleitstation SNR-125

SNR-125

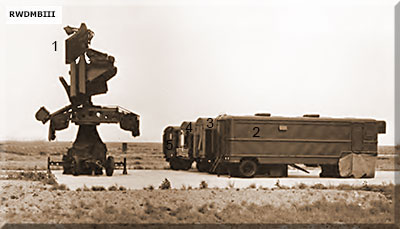

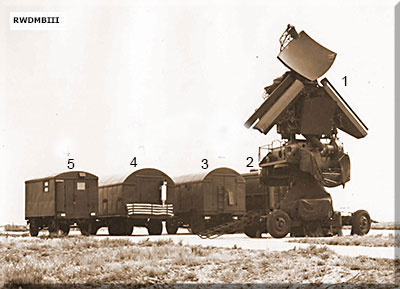

SNR-125Gesamtansicht
  1  Antennenposten UNW
  2  Apparatekabine UNK-M,
  3  Stromversorgungsanlagen 5E96A
  4  Stromversorgungsanlagen 5E96A
  3  Verteilerkabine RKU-N 		  Bestimmung:
Raketenleitstation des Fla-Raketenkomplexes S-125

Basisfahrzeuge:
- UNW: Anhänger KZU-16
- UW-600 für UNW Antennenkopf: Anhänger
   SMZ-925B gezogen durch Ural-375
- UNK: Sattelauflieger OdAZ-828 für
   ZIL-131W

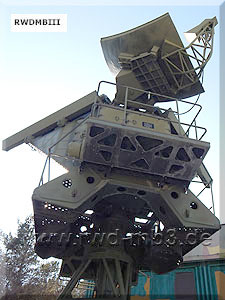

SNR-125 UNWSNR-125 UNW
Antennen des Antennposten UNW (Grafik: wria.pl)Antennposten UNW

SNR-125 UNWSNR-125 UNW

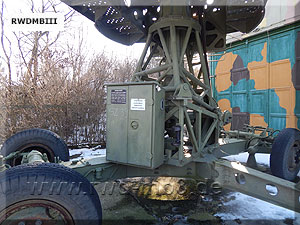

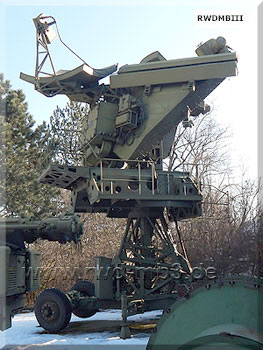

Antennposten, unterer TeilAntennposten, oberer Teil

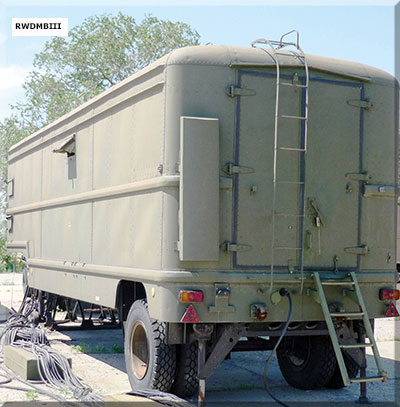

SNR-125 UNK
Apparatekabine UNK-M



Fotos: Bártfai Bálint, historykpvo-2.ucoz.ru; S-125 takt.-techn. Charakteristik (russ.);
