Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Lufttankanhänger 5L94

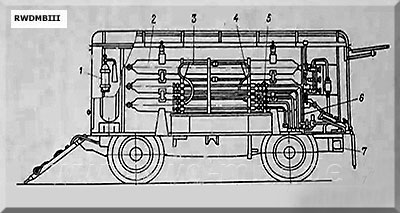

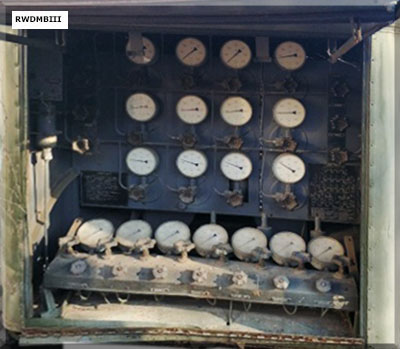

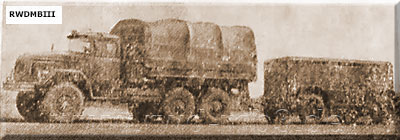

5L94 mit Zugmittel in Marschlage Seitenansicht   1  Feuerlöscher OU-2   2  Druckluftflaschen   3  Druckluftschläuche Sb07   4  Druckluftschläuche Sb06   5  Anschlussleiste Sb0307   6  Verteileinrichtung Sb03   7  Fahrgestell 2PN-4 Rückansicht mit Steuerpult

Bestimmung: Speicherung, Transport und Abgabe von Druckluft techn. Daten: - Fahrgestell: 2PN-4 (810A) - Anzahl Druckflaschen: 12 - Speicherkapazität je Flasche: 80 l - Druck: max. 400 kp/cm2 - Anzahl Flaschengruppen: 3 - Abmessungen    Länge (mit Zugstange): 6240 mm    Breite: 2350 mm    Höhe: 2170 mm - Masse    ohne Druckluft: 5920 kg    mit Druckluft: 6250 kg

Quelle: techn. Beschreibung (russ.)
