Technikkatalog
Transport- und Montagewagen 5Ch61

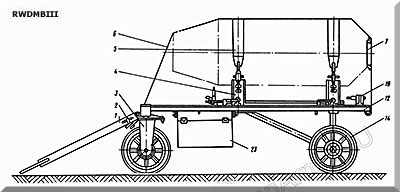

 Wagen mit Triebwerk, Seitenansicht  Wagen mit Triebwerk, Vorderansicht |
Bestimmung: Transport des Marschtriebwerkes 5S45 der Rakete 5W27 während der technischen Vorbereitung Nutzung für: - Vorbereitung des Triebwerkes 9S45 für die Montage - Komplettierung des Treibwerkes - Transport des ausgerüsteten Triebwerkes techn. Daten: - Fahrgestell: 2-achsiger Spezialwagen mit Drehgestellen - Gewicht: 300 kg - Tragfähigkeit: 700 kg - Länge mit Zugstange: 3200 mm ohne Zugstange: 2100 - Breite: 1216 mm - Höhe: 825 mm - Zugmittel: GAZ-69 - Transport: auf ZIL-157 |
Quelle: 5Ch61 Techn. Beschreibung (russ.)
