Technikkatalog



Funkmarkierungsstelle PAR-8SS

PAR-8SS

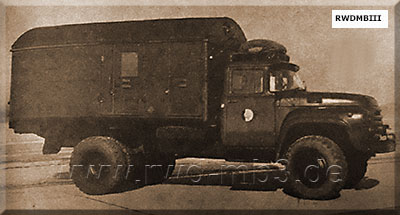

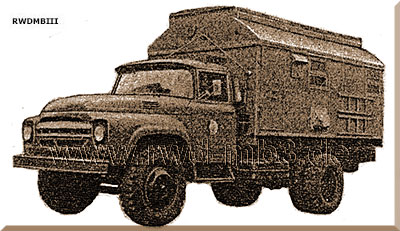

PAR-8SS in Marschlage
  Bestimmung:
Heranleitung von Flugzeugen und Hub-
schraubern, die mit automatischem Funk-
kompaß ausgerüstet sind, an den Landeplatz und als Landehilfe im OSP-System sowie zur Kennzeichnung besonderer Gelände- und Wendepunke

besteht aus Ansteuerungsfunkfeuer mittlerer Leistung und Markierungsfunkfeuer

takt.-techn. Angaben:
- Frequenzbereich
   Sender: 150 - 1300 kHz
- Anzahl Kanäle: 2800
- Betriebsarten: A1A, A2A, A3E
- Sendeleistung: 150 - 400 W
   (je nach Betriebsart)
- Reichweite: 150 - 300 km
- Stromversorgung
   Netz/Aggregat: 3x 220/380 V, 50 Hz
   Akkumulator 5NKN45, 24 V
- Abmessungen
   Länge: 7170 mm
   Breite: 2457 mm
   Höhe: 3274 mm
- Masse: 80100 kg
- Bedienung: 7 Personen

VdKBA-Nummer: 1 1062 003 10

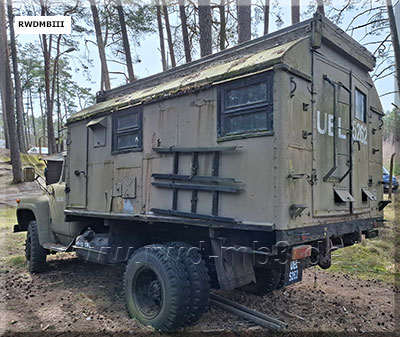

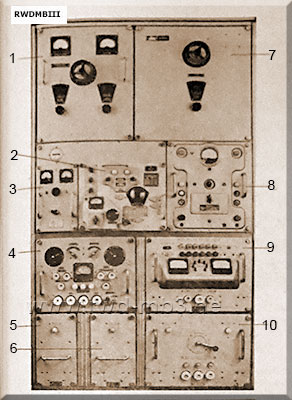

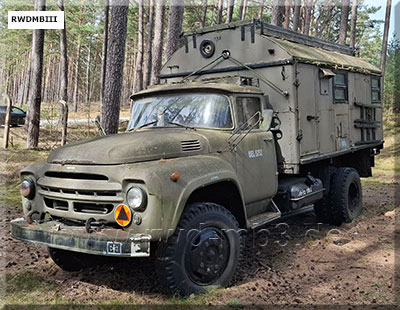

Hauptteile:
- ZIL-130 mit Koffer
- Sender SW-250
- Steuerstufe: WD32
- Überwachungsempfänger
    - Funkstation R-809M2
    - Mittelwellen-Empfänger R-880M
- automat. Zeichengeber APS
- Markierungsfunkfeuer MRM-48
- Ladegleichrichter WSZ für Akkumulatoren
- Wellenmesser 526U

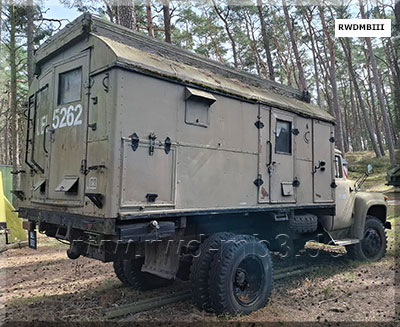

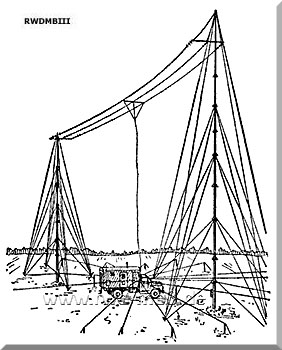

- Antennenanlage
   Hauptantenne 20-m-Doppel-T-Antenne
   verkürzte Antennen 5 m
   2x 20-m-Steckmasten
   2x 5-m-Steckmasten
- 2 Aggregate AB-4-T/230
- automatischer Peilereinschub



Modifikationen:
TypTrägerfrequenzFrequenzaufbereitungkonstruktiver Aufbau
PAR 8150 .. 1000 kHz50 QuarzfrequenzenZIL-164 mit Hänger
PAR 8S150 .. 1000 kHzSteuerstufe WD32Kfz mit Hänger
PAR 8SS150 .. 1300 kHzSteuerstufe WD32ZIL-130 Kfz-Aufbau unterteilt in
Geräte- und Aggregateraum
PAR 8SM150 .. 1300 kHzSteuerstufe WD32stationäre Variante



Katalog Nachrichtentechnik der LSK/LV und Volksmarine, K 293/3/001
