Technikkatalog



Funkmarkierungsstelle PAR-8/S

PAR-8

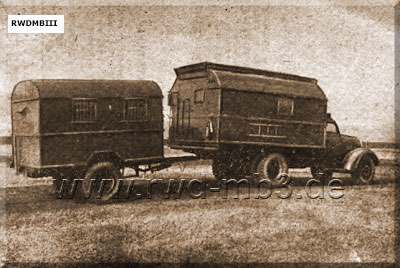

PAR-8 in Marschlage

PAR-8

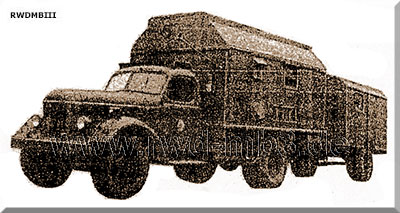

PAR-8S in Marschlage

PAR-8

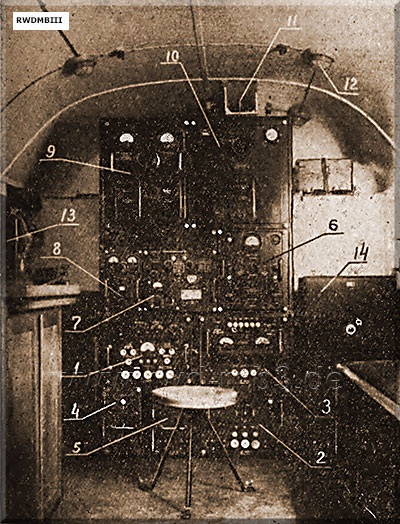

Innenansicht des Gerätefahrzeuges PAR-8
hinten Sender SW-250

  1  Transformatorblock
  2  Block Nr. 2 WSR-8u
  3  Block Nr. 1 WSR-8u
  4  Block Nr. 3 WSR-8u
  5  Block Nr. 4 WSR-8u
  6  Steuerblock
  7  Generator WD-32
  8  Teiler- und Verstärkerblock
  9  Leistungsblock
10  Antennenanpassung
11  Antennenausgang
12  Beleuchtung
13  Telefon TAI-43
14  Markierungsfunkfeuer MRM-48
  Bestimmung:
Für Flugzeuge mit automatischem Funkkompaß als Ansteuerungsfunkfeuer zur Kurs- und Standortbestimmung sowie zur Landehilfe im OSP-System und zur Kennzeichnung von Melde- und Wendepunkten auf Flugstrecken
besteht aus Ansteuerungsfunkfeuer mittlerer Leistung und Markierungsfunkfeuer

takt.-techn. Angaben:
- Frequenzbereich
   Sender: 150 - 1000 kHz
   Empfänger: 175 - 1200 kHz
- Anzahl Kanäle mit
   Steuerstufe WD-32: 2800
- Betriebsarten: A1, A2, A3
- Sendeleistung: 150 - 400 W
   (je nach Betriebsart)
- Reichweite: 150 - 300 km
- Stromversorgung: 220/380 V / 50 Hz
- Abmessungen
   Länge: 11970 mm
   Breite: 2450 mm
   Höhe: 3270 mm
- Masse: 10900 kg
- Bedienung: 7 Personen

Hauptteile:
- ZIL-164/APM3S-1
   mit Koffer KUNG-1
- Sender SW-250
- Steuerstufe: WD32 (bei PAR-8S)
- Überwachungsempfänger US-P
- automat. Zeichengeber APS
- Markierungsfunkfeuer MRM-48
- Ladegleichrichter WSZ für Akkumulatoren
- Wellenmesser 526U
- Antennenanlage
   3-fach-T-Antennen 20 x 70 m
   3-fach-T-Antennen 5 x 55 m
   2 20-m-Steckmasten
   2 5-m-Steckmasten

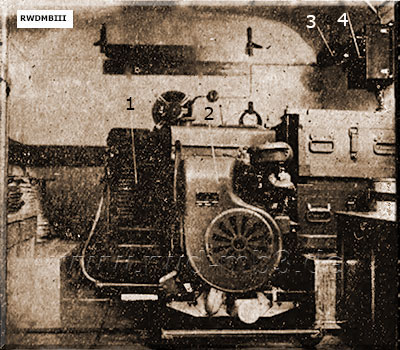

- Aggregateanhänger 1-APM-3S
   mit Koffer KUNG-2
   2 Aggregate BeET-3-2
   oder 2 Aggregate AB-4-T/230



Modifikationen:
TypTrägerfrequenzFrequenzaufbereitungkonstruktiver Aufbau
PAR 8150 .. 1000 kHz50 QuarzfrequenzenKfz mit Hänger
PAR 8S150 .. 1000 kHzSteuerstufe WD32Kfz mit Hänger
PAR 8SS150 .. 1300 kHzSteuerstufe WD32Kfz-Aufbau unterteilt in
Geräte- und Aggregateraum
PAR 8SM150 .. 1300 kHzSteuerstufe WD32Kfz-Aufbau unterteilt in
Geräte- und Aggregateraum


PAR-8PAR-8
Generator WD-32Innenansicht Gestell

PAR-8PAR-8
SteuerblockLadegleichrichter WSZ

PAR-8
automatischer Zeichengeber



Quelle: HB 325/2a; techn. Beschreibung PAR-8 (russ.), Katalog Nachrichtentechnik der LSK/LV und Volksmarine
Fotos aufgenommen in der "NVA Ausstellung Harnekop e.V."
