Kreiselkompassanlage GAZELLE 2
 Mutterkompass  Muttergeber |
Bestimmung: meridiansuchene Anlage mit Eigenüberwachung zur Messung, Anzeige, Übertragung und Registrierung des rechtsweisenden Kurses Anzeige auf Tochtergeräten Übertragung auf Geräte, für deren Betrieb Kursan- zeigen erforderlich sind techn. Daten: - Messbereich: 0 .. 360° - Anzeigefehler Tochtergerät: ± 1,0° - Stromversorgung: 2 E-Werke: 3x 380 V, 50 Hz: Umformer DOUB 09-300: 3x 100 V, 500 Hz Bordnetz für Signalsystem: 24 V = Bordnetz: 220 V = - Hersteller: DDR Nutzung auf Projekten: 133.1 Zusammenarbeit mit: MR 302, S 103, BURJA, BISAN 4B, AP-4M, PNP-1M, TSR 333m, RUMB, MG 322T, HSSA II Geräteumfang - Mutterkompass - Kreiselkugel - Steuergerät - Muttergeber - Deltagerät (25, 50 und 60 sm/h) - Kontrollgerät - 1 .. 3 Anschlussgeräte - Netzgerät - Gleichstromanlasssteuerung - Umformer - Regelgerät - Kursübertrager (wahlweise) - Kursschreiber - Steuertochterkompass (wahlweise) für Wandanbau für Pulteinbau auf Säule - Pei1tochterkompass (wahlweise) auf Säule auf Wandarm - Diopterpeilaufsatz DP 140 - Fernrohrpeilaufsatz FP 140 - Signalhorn SES 57 24 V |
 |  |

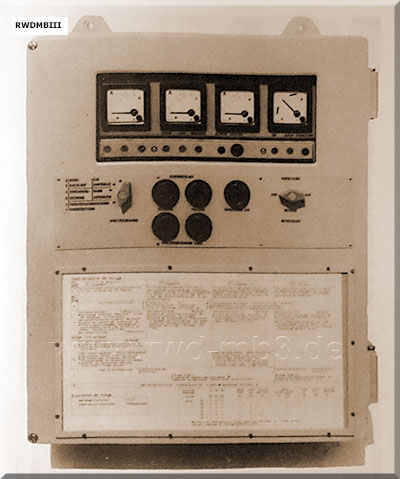

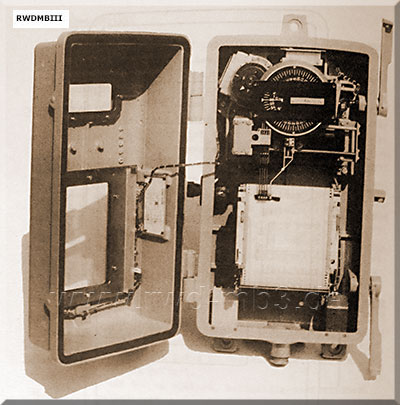

| Steuergerät | Kursschreiber |

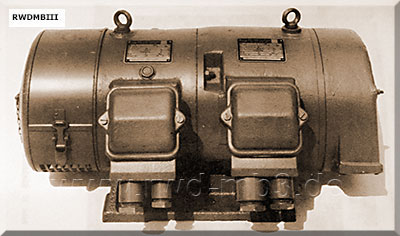

 |  Umformer  |

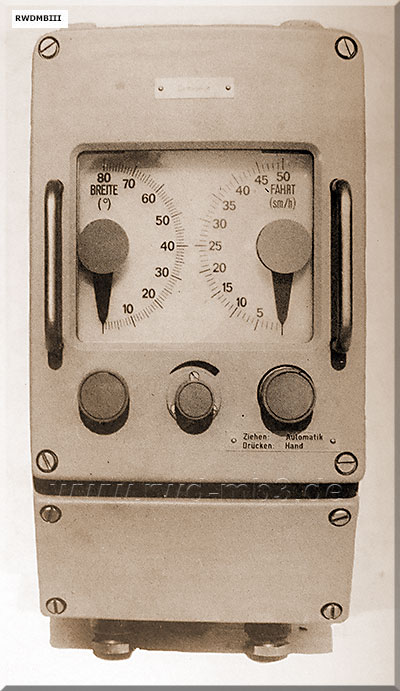

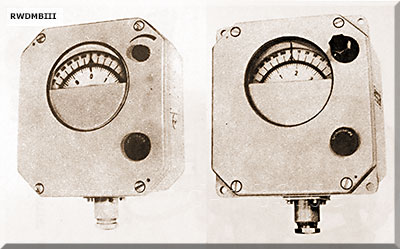

| Deltagerät | links: Steuertochterkompass auf Säule rechts: Peiltochterkompass auf Säule |
 |  |

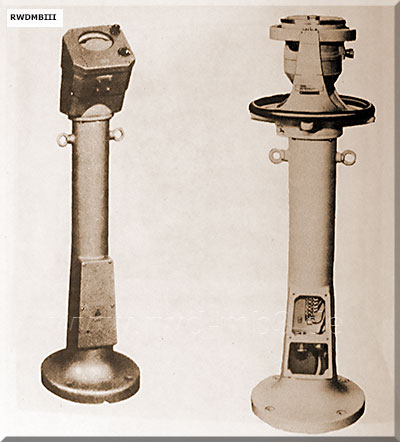

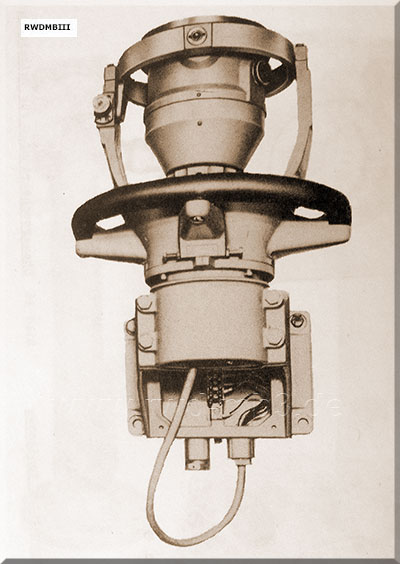

| Peiltochterkompass auf Wandarm | links: Steuertochterkompass für Wandanbau rechts: Steuertochterkompass für Pulteinbau auf Säule |
