Funkmeßanlage TSR 333

TSR 333

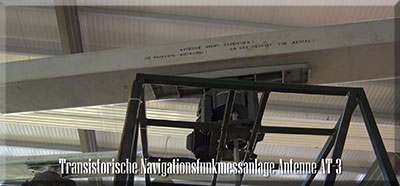

Antennenanlage

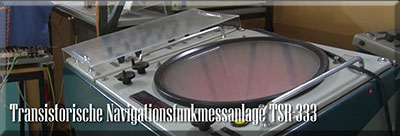

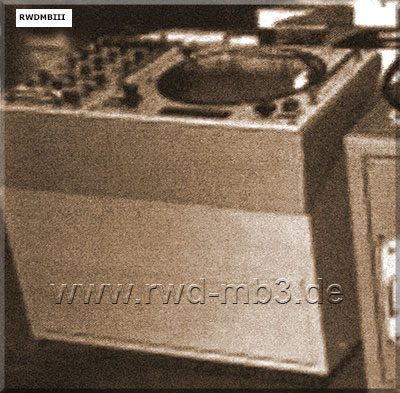

TSR 333
Sichtgerät auf einem Handelsschiff
  Bestimmung:
Anlage zur Ortung von Überwasserzielen
Weiterentwicklung der Anlage TSR 222

techn. Daten:
- Sendefrequenz: 9,375 GHz
- Impulsfolgefrequenz: 800 Hz
- Impulsdauer: 0,1 / 0,5 µs
- Sendeleistung: 40 kW
- Senderöhre: Magnetron HMI-952
- Reichweite: 60 sm
- Entfernungsauflösung: 30 / 40 m
- Antennendrehung
  • Rundumsicht: 20 U/min
  • Sektorbeobachtung: 36°/s
- Stromversorgung: 380/220 V, 15 kVA
- Hersteller: Gerätewerk Leipzig

Bestand:
- Antenne AT-3
- Sichtgerät SG-3
- Wechselrichter und Steuerteil
- Sende-Empfangsgerät SE-3
- Stromversorgungsgerät SV-3





Quelle: Broschüre "20 Jahre Gerätewerk Leipzig"; "Signalstellen und was ihnen wurde"
