100-mm-Selbstfahrlafette SU-100

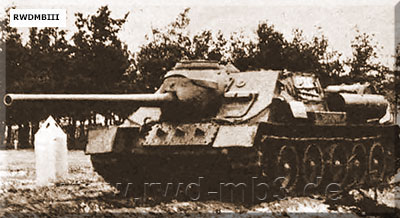

 (Foto: Armeerundschau 12/1962)   |
Bestimmung: Feuerbegleitung sowie Niederhalten und Vernichtung von Truppen und Bewaffnung Einsatz in den 1960er Jahren in 2 schweren Panzerregimentern techn. Daten: - Bewaffnung: 100-mm-Kanone D-10S Maschinenpistole PPSch - Kampfsatz Kanone: 33 Granaten Maschinenpistole: 1420 Patronen - Basisfahrzeug: T-34 - Abmessungen Länge (mit Kanone): 9450 mm Breite: 3000 mm Höhe: 2245 mm - Masse: 32 t - Steigfähigkeit: 60% - Überschreitfähigkeit: 2500 mm - Geschwindigkeit: 55 km/h - Fahrbereich: 200 - 250 km - Besatzung: 4 Personen Ziel- und Beobachtungsgeräte: - 2x Periskopprisma (für Fahrer) - Beobachtungsgerät MK-4 (drehbar) 1x für Kommandant 1x für Richtschütze - Sehschlitze mit Schutzglas 5x im Komandantenkuppel 1x im Kampfraum - Zielfernrohr TSch-19 - Rundblickfernrohr Herz Nachrichtenausrüstung: - Funkgerät 9-RS oder 9-RM - Bordsprechanlage TPU-3Bis-F |
 |  |

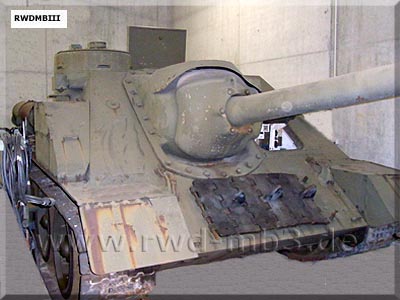

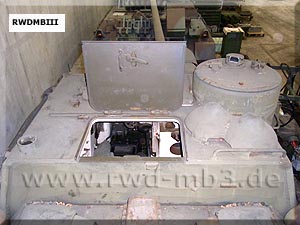

| markant für die SU-100 ist der kleine Komman- dantenturm | |
 |  |

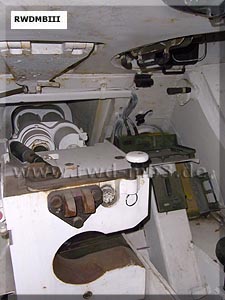

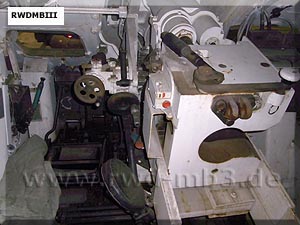

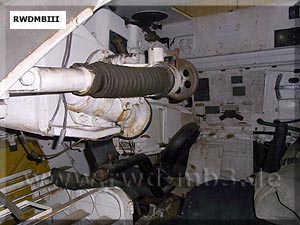

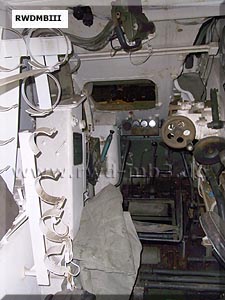

| Blick vom Fahrersitz in den Kampfraum | Blick in Richtung Fahrersitz |
 |  |
| links Halterung für die Munition, davor Platz des Fahrers rechts: Handräder zur Richten der Kanone | rechts oben Beobachtungsgeräte im Kommandantenturm |
 |  |

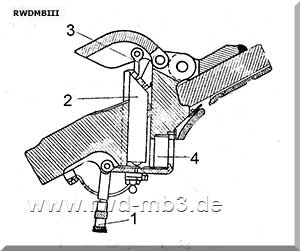

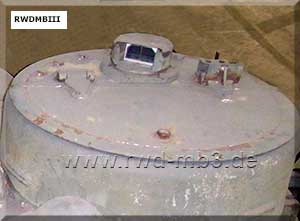

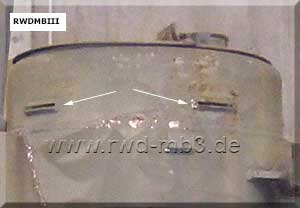

| Periskopprisma des Fahrers 1 Griff zum Antrieb de Prismen-Abdeckung 2 Prisma 3 Antriebshebel der Abdeckung 4 Schutzglas | Kommandantenkuppel mit Sehschlitzen |
 |  |

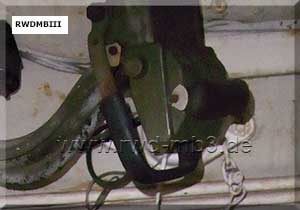

| MK-4 an der Kommandatenkuppel | MK-4 (innen) am Platz des Richtschützen |
Quelle: www.russianarms.ru, Artillerie-SFL SU-100 (russ.)
