Technikkatalog



Selbstfahrlafette SU-100 - Aufbau

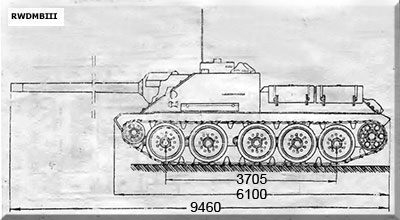

SU-100 Ansicht von links

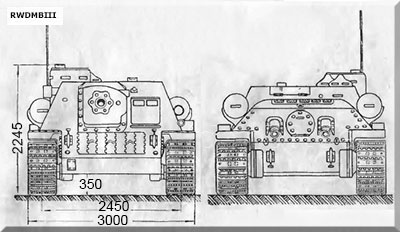

SU-100 Ansicht von vorn und hinten

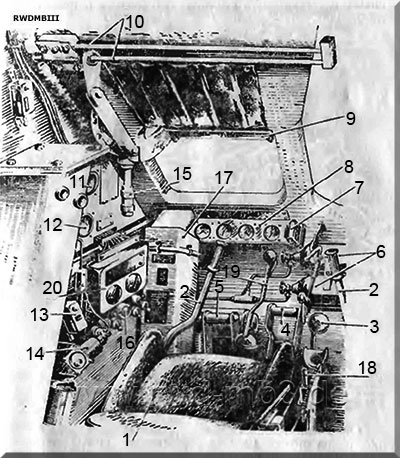

SU-100 Platz des Fahrers
  1  Fahrersitz
  2  Lenkhebel
  3  Gaspedal
  4  Bremspedal
  5  Pedal Hauptgetriebe
  6  Pressluftflaschen
  7  Beleuchtung Armaturenbrett
  8  Armaturenbrett
  9  Sichtfenster
10  Torsionsstäbe
11  Drehzahlanzeige
12  Geschwindigkeitsanzeige
13  Apparat Nr.3 der Bordsprechanlage
14  Starterknopf
15  Handgriff der Luke
16  Signalknopf
17  Gehäuse der vorderen Aufhängung
18  Hebel Treibstoffpumpe
19  Schalthebel
20  Elektrogeräte

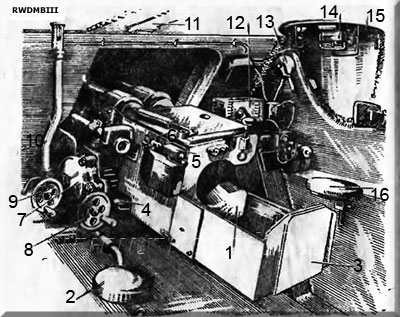

SU-100 Kampfraum
  1  Kanone
  2  Sitz Geschützführer
  3  Schutz
  4  Abfeuerung
  5  Blockiergerät WS-11
  6  Libelle
  7  Höhenrichtgetriebe
  8  Höhenrichthandrad
  9  Seitenrichthandrad
10  Panoramfernrohr
11  Marschsicherung
12  Funkgerät
13  Antennenantrieb
14  Beobachtungsgerät
15  Kommandantenturm
16  Sitz Kommandant



Quelle:Artillereie-SFL SU-100 (russ.)
