Fla-Raketenkomplex S-200WÄ ("Wega")

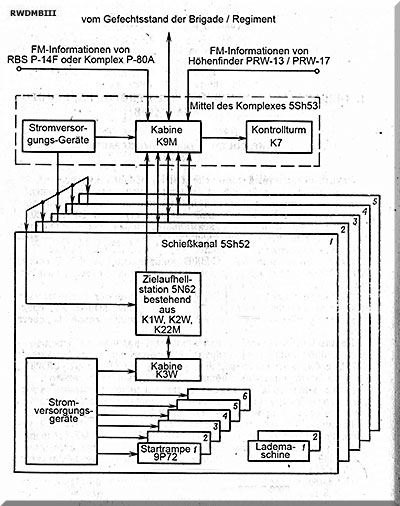

 Strukturschema (sowjetische Version) |
Bestimmung: Bekämpfung wichtiger Luftziele auf große Entfernungen in mittleren und größen Höhen In der NVA erfolgte die Gliederung in eine FRa-Abteilungsgruppe (Feuerkomplex 5Sh53) als Strukturelement einer FRa-Brigade mit - 1x Mittel des Komplexes 5Sh53 - 2x Schießkanäle 5Sh52 (FRa-Abteilungen) mit je 6 Startrampen - 1x Technischen Abteilung (Technische Stellung 5Sh51) Lieferung von Technik des Komplexes an die DDR Auf der Grundlage sowjetischer Dokumente ergeben sich folgende Zahlen
| ||||||||||||||||||||
Bestandteile des Komplexes: (lt. sowj. Dokument)
| • Feuerkomplex 5Sh53 - Gefechtsstand K9M auf Sattelauflieger OdAZ-828 mit ZIL-131W - Turm zur Funktionskontrolle K7 auf KRAZ-255 mit Koffer - Verteilerkabine K-21M auf Anhänger 2PN-2 mit KUNG-P2 - 200kW-Elektrostation 5E97 auf 2PN-10 mit KUNG-P10 - Kabelsatz 5E55-D - Kabelsatz 5E55W-E - Kabelleger KU-OZT auf UAZ-452D - EWZ-Satz Nr.2 • Schießkanal 5Sh52 - Aufhellstation 5N62W - Kabine Antennenposten K1W mit 4 P-1 .. P-4 - Apparatekabine K2W auf Sattelauflieger OdAZ-828 mit ZIL-131W - Umformerkabine K-22M auf Anhänger 2PN-2 mit KUNG-P2 - Kabelsatz 5E55W-G • Startstellung 5Sh51W - Kabine zur Startvorbereitung K2W auf Sattelauflieger OdAZ-828 mit ZIL-131W - Starteinrichtung 5P72W Transport auf Sattelzug 5T53M - Lademaschine 5Ju24M Transport auf Sattelzug 5T53M - 200kW-Elektrostation 5E97 auf 2PN-10 mit KUNG-P10 - Kabelsatz 5E55W-A, B - Kabelleger KU-OZT auf UAZ-452D • Technische Stellung 5Sh61 - Transportfahrzeuge für Rakete 5T53M Sattelauflieger MAZ-938 mit KrAZ-255W - Transport-Ladefahrzeug 5T88M Sattelauflieger MAZ-938 mit KrAZ-255W - AKIPS 5K43 mit - Gerätefahrzeug AM-43 auf Sattelauflieger OdAZ-828M mit ZIL-131W - SV-Fahrzeug ÄM-43 Ural-375A mit K-375 - Hilfsfahrzeug WM-43 Ural-375A mit K-375 - Transportable Technologischer Stend 5F94 auf 5T53M - Auftankfahrzeug Brennstoff 5L22A auf GAZ-66-02 - Auftankfahrzeug Oxydator 5L62A auf GAZ-66-02 - Transportfahrzeug Brennstoff ZAK-44Z - Transportfahrzeug Oxydator AK-27P mit AK-4-255B mit Anhänger PKZ-4-5207 - Wasch- und Neutralisationsfahrzeug 8T311 - Verdichteranlage UKS-400W-131 - Lufttankanhänger 5L94 auf 2PN-4 - Kranfahrzeug K-162M auf KrAZ-257K - Selbstlader 5Ju90M auf KrAZ-255B - Transportwagen für Gefechtskopf 5Ch69 - Transportwagen für Flügel und Ruder 5Ju26 - Transport- und Überprüfungswagen für Selbstlenkkopf 5Ju27 - Transportwagen für Stabilisatoren 5Ju28 - Transportwagen für Raketen EWZ 5Sh22 - Transportwagen für TA-18 im Container 5Sh49 - Traverse für betankte Rakete 5Ju68A - Traverse für 2. Raketenstufe 5Ju69A - Traverse für Gefechtsteil 5F58 - Seilgehänge für Startriebwerk 5Ju72A - Seilgehänge für Starttriebwerke im Container Nr. 7 5Sh73 - Seilgehänge für 2. Stufe 5Sh74A - Seilgehänge für 2 Stufe oder Container Nr. 1 5P89 - Seilgehänge für Container Nr. 2 und 3 5P99 - Seilgehänge für EWZ im Container 5Ja92 - Vorrichtung zum Anheben 5Ch72 - Vorrichtung zum Anheben des Selbstlenkkopfes mit Zelle Nr. 1 5Ju85A - Vorrichtung zum Anheben des Selbstlenkkopfes 5Sh79 - Vorrichtung zum Wechsel der Zelle Nr. 1 5Ja82 - Stend für Hebezeuge 5Ja91 - Stend zur Kontrolle der Starttriebwerke 5Ja85 - Stend zur Konservierung der Flügel 5Ju45 - Stend zur Neutralisierung 5S64 - Stand zur Montage 5Ja29 - Stend zur Konservierung der Ruder 5Ju75 - Stellage zur Einlagerung der Flügel 5Ju76 - Stellage zur Konservierung der Stabilisatoren 5Ju77 - Stellage zur Aufbewahrung der Kabel und Schläuche der AKIPS 5Ja81 - Stellage 5Ju85 - Bewegliche Stellage 5Ja83 - Lufttransportmittel 5Ch29 mit DK-2M - Konservierungseinrichtung 5L92 - Chemisches Feldlabor 8Ju44 - Wagen zum Entnehmen der 2. Raketenstufe aus Container Nr.1 5Ju83 |
 Aufhellungsstaion 5N62, Kabine K1W Starteinrichtung 5P72W mit Fla-Rakete 5W28 |
Quelle: S-200 (russ.); 43. Fla-Raketenbrigade
