Startrampe 5P72

5P72
5P72
  Bestimmung:
Bestandteil des Fla-Raketenkomplexes S-200
dient zum Richten und zum Start der Fla-Rakete 5W28 (und Modifikationen)

techn. Daten:
- Masse: 11500 kg
- Abmessungen (ohne Rakete)
   Länge: 7095 mm
   Breite: 2602 mm
   Höhe: 3465 mm
- Startwinkel: 45°


5P72

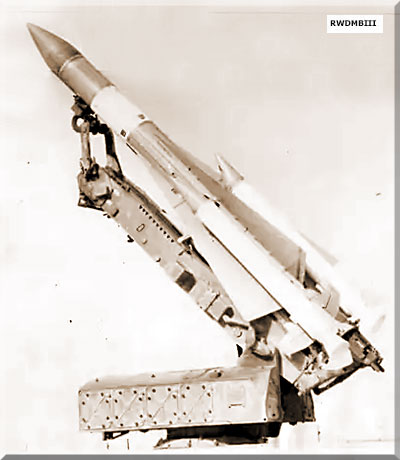

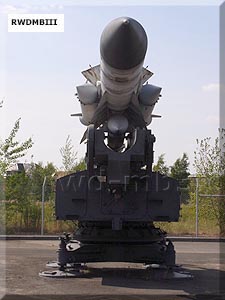

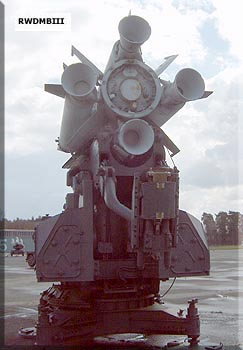

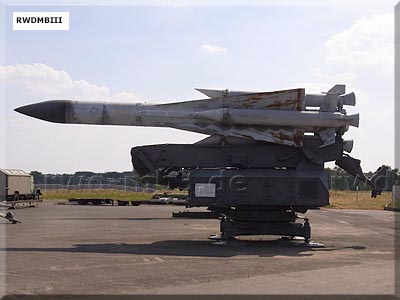

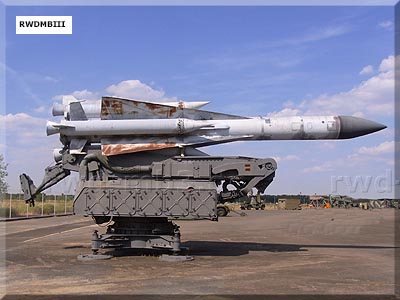

5P72 mit Rakete

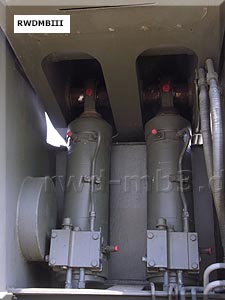

5P725P72

5P725P72

5P725P72

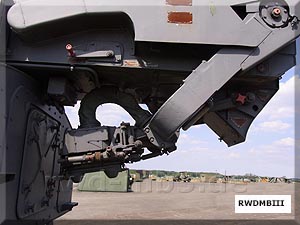

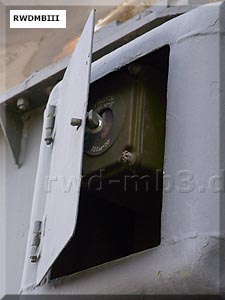

hintere elektrische Verbindung OSh-1

5P725P72

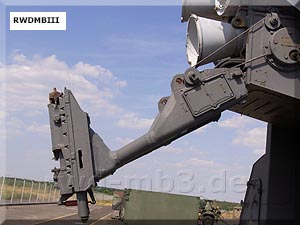

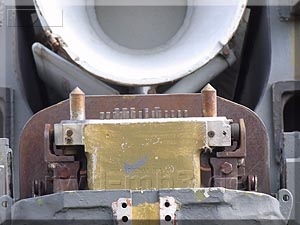

vordere elektisch-pneumatische Verbindung
OSh-2, abgeklappt

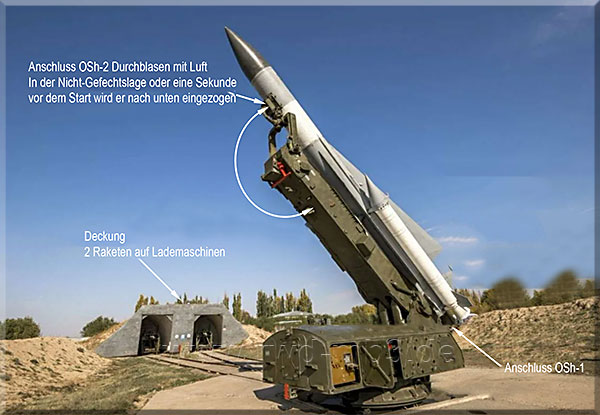

Startrampe mit Rakete im Regime "Vorbereitung"

5P725P72

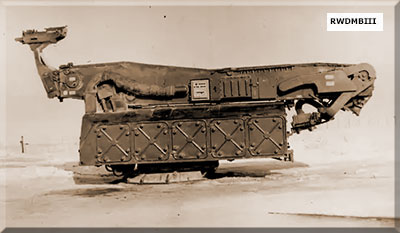

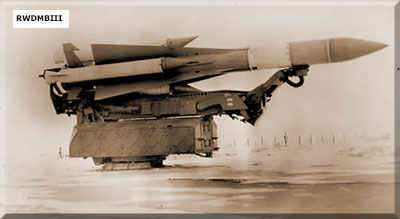

Startrampe ohne Raketebeladene Startrampe




Quelle: Lehrbuch S-200 (russ.), Album Fotos Gerät 5W28 (russ.)
Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
