Tankfahrzeuge 5L22A / 5L62A

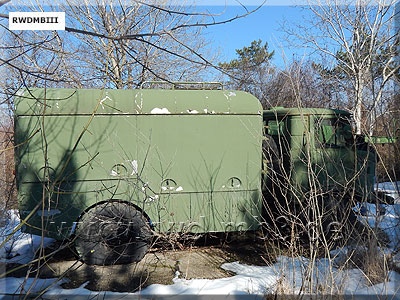

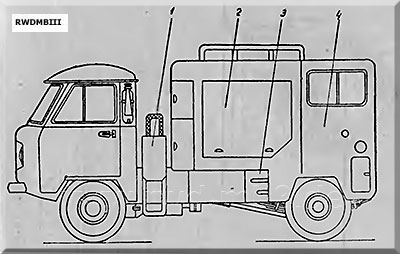

 Tankfahrzeug für Treibstoff 5L22 1 Ersatzrad 2 vorderes Kofferabteil 3 Abteil für ausgehende Schläuche 4 Kabine des Operators  5L22 |
Bestimmung: universelle Tankfahrzeuge zum Betanken der Fla-Rakete 5W28 (und Modifikationen) mit Treibstoff und Oxydator aus Tankwagen bzw. stationären Einrichtungen sowie zum Umtanken zwischen verschiedenen Behältern 5L22A für Brennstoff TG-02 5L62A für Oxydator AK-27P techn. Daten: - Basisfahrzeug: GAZ-66A - Masse des Fahrzeuges: 6000 kg - Abgabegeschwindigkeit: 40 - 300 l/min - Druckluftbehälter Kapazität: 33 l Druck: 150 kg/cm3 Arbeitsdruck: 7,5 kg/cm3 Baugruppen: - Kreiselpumpe NPK-5 Druckhöhe: > 23 m Saughöhe: 5 m Förderleistung: > 400 l/h - Handpumpe WN-1MA/MAG Förderleistung > 0,6 l/Doppelhub - Zählwerk SU-5A - Dublierzählwerk - Mengenmesser SA-3M - Vorrichtung 12.25.000 - 2x Feuerlöscher OUB-3 - Elektromotor AO2-51-4U2 - Heizungsanlage 030 - Thermometer TNW-45 - Messmittel - Nachtmarschanlage |
 |  |

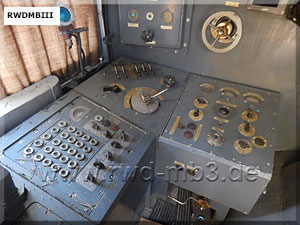

| 5L22 | 5L22 - Bedienpult |
 |  |

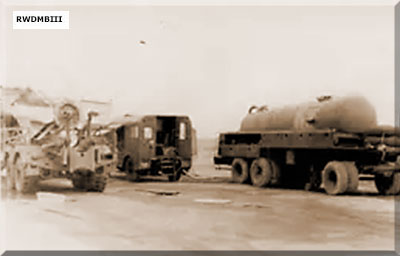

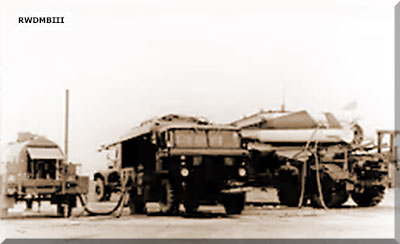

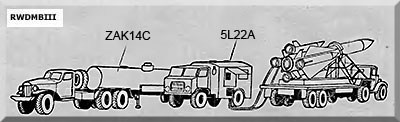

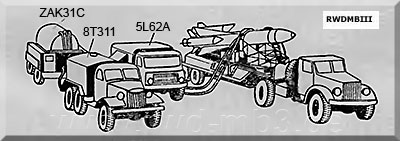

| Betankung der Fla-Rakete mit Treibstoff mit 5L22A | Betankung der Rakete mit Oxydator mit 5L62A |
 |  |
| Betankung der Fla-Rakete mit Treibstoff mit 5L22A | Betankung der Rakete mit Oxydator mit 5L62A |
