Technikkatalog



Bodenkennungsgerät NRZ-20


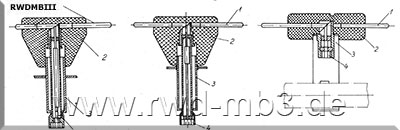

Anlage des Kennungssystems
  1  Block OG-01
  2  Block OP-01
  3  Block OB-01
  4  Kabelfach
  5  Block OK-01/20
  6  Block OI-01

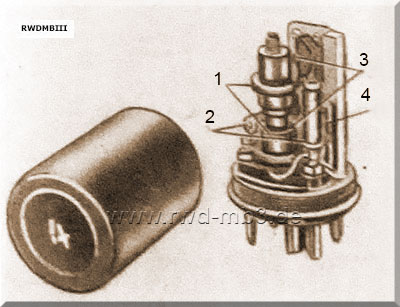

Kodefilter des Dekodierers
  1  Spule
  2  Kondensatoren
  3  Trimmer
  4  Widerstände



Antenne OA-01, Einsatz an der Rundblickstation P-20
  1  Ausstrahlungsbänder
  2  passive Schwinger
  3  aktive Schwinger
  4  Koaxleiter
  5  Schirm
  6  Rahmen
  7  Streben
  8  Verspannung
  Bestimmung:
Bestimmung der eigenen Flugzeuge und Kriegsschiffe, die mit dem entsprechenden Antwortsystem ausgerüstet sind

Bestand:
- Antenne OA-01 mit Speisekabel
- Antennenumschalter OAP-01
- Sender OG-01
- Empfangs-Dekodierblock OP-01
- Dekodierer OD-01 mit Satz Koderfiltern KF
- Speiseblock OB-01 des Empfängers und
   Dekodierers
- Koppelblock OK-01
- Imitator für Kodesignale OI-01 mit einem
   Satz Kodefilter KFI
- Schrank des Kennungsgerätes SchO-01
- Verbindungskabel

techn. Daten:
- Kennungssytem: Kremnij
- Abfrage: synchron, 1- und 2-kanalig
- Betriebsarten: ohne, Ventil

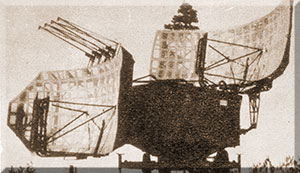

Kennungsantenne an RBS P-20
(Fotos: russianarms.ru)

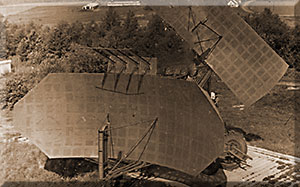

Kennungsantenne an RBS P-25


neuere Version:
- NRZ-20MK (1RL-223)
   Einsatz: P-37
   Bestand:
   - Schrank SchO-01MK im
     Fahrzeug Nr. 1 mit
     - Sender OG-01MK
     - Antennenumschalter OAP-01
     - Empfänger OP-01MK
   - Antenne, angebracht an der oberen Antenne
     der FMS
   - Dechiffratorblock OS-01MK, im Schrank T
     des Fahrzeuges Nr. 2
   - Steuerpult OU-03MK, am Schrank DUS-6
     im Fahrzeug Nr. 2

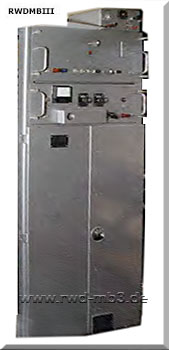

Schrank des Kennungsgerätes
NRZ-20MK


Bei der Rundblickstation P-37 wird der Reflektor der oberen Ebene genutzt.
Das Richtdiagramm wird durch drei Etagen von Dipolen genutzt.





Quelle: DV 426/9; studfile.net
