Mehrzweckflugzeug An-2

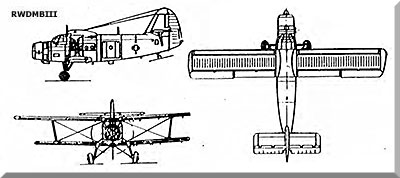

   Dreiseitenriss |
Bestimmung: Transport- und Verbindungsflugzeug geringer Reichweite Personen- und Materialtransport am Tage und in der Nacht unter allen meteorologischen Bedingungen und auf kurzen Strecken techn. Daten: - Länge: 12,7 m - Spannweite: 18,2 m - Höhe: 4,1 m - maximale Startmasse: 5 500 kg - Besatzung: 2 Mann - Gipfelhöhe: 5000 m - Horizontalgeschwindigkeit max.: 268 km/h - Reisegeschwindigkeit: 180 km/h - Flugweite max. (H = 2 000 m): 840km - Flugdauer max. (H = 2 000 m): 302 min - Anrollstrecke: 180 m - Startstrecke (bis 25 m Höhe): 585 m - Ausrollstrecke: 180 m - Landestrecke (25 m Höhe): 530 m - Kraftstoffvorrat: 1200 l Funk/Funkmess-Ausrüstung: - Kommandofunkstation: R-800 - Verbindungsfunkstation R-805 - Funkkompaß: ARK-5 - Funkhöhenmesser: RW-UM - Funkmarkierungsempfänger: MRP - Kennungsgerät: SRO-2 |
 |  |

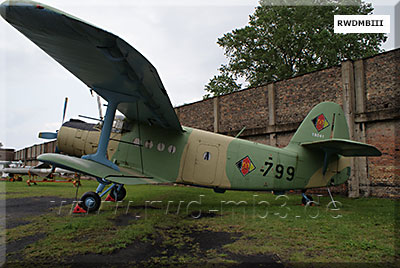

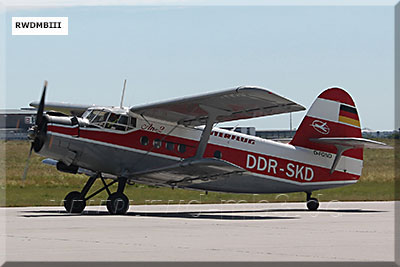

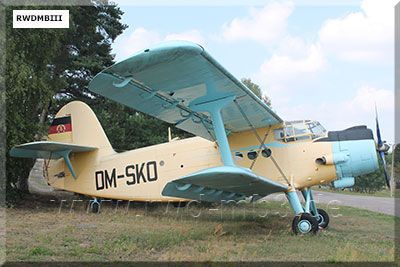

Quelle: HB 325/2a; Fotos aufgenommen in Luftfahrtmuseum Finowfurt und Historisch-Technischen Museums Peenemünde sowie Flughafen Leipzig
