Raketen- und Waffentechnischer Dienst im Kdo. MB III

Technikkatalog

Automatischer Funkkompass ARK-5

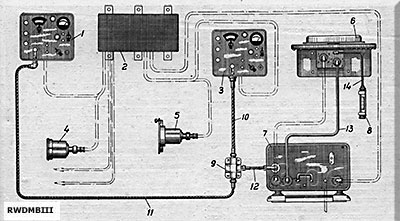

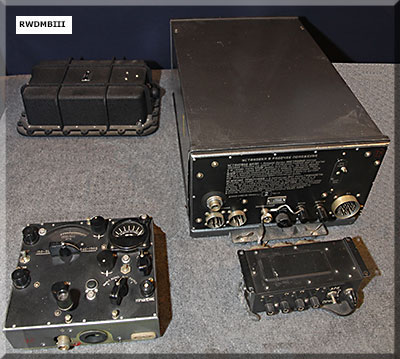

Komponenten (Foto: wikimedia) Gerätesatz   1  Steuerpult des Steuermanns   2  Verbindungskasten   3  Steuerpult des Piloten   4  Kursanzeiger des Piloten   5  Kursanzeiger des Steuermanns   6  Rahmenantenne   7  Empfänger   8  Silikagel Trockner   9  Dreiteiler biegsame Welle 10  biegsame Welle 11  biegsame Welle 12  biegsame Welle 13  HF-Kabel 14  Schlauch

Bestimmung: In Zusammenarbeit mit einem Funkfeuer zur Bestimmung des Winkels zwischen Flugzeug- längsachse und des gepeilten Funkfeuers, zur Standortbestimmung (Bestimmung der ge- schätzten Position des Flugzeugs) und als Ersatzempfänger Lösung folgender Navigationsaufgaben: - zum Anfliegen der Funkstation mit visueller    Kursanzeige - Flug zu einer Funkstation mit akustischer    Kursanzeige - Abfliegen von einer Funkstation    (Hilfsverfahren) - Bestimmen Sie Driftwinkel und    Windvektoren - Automatischen Bestimmung der Peilung    der Funkstation durch den Kursanzeiger    und durch die akustische Methode techn. Daten: - Frequenzbereich: 150 - 1300 kHz    Unterbereiche      I: 150 - 310 kHz     II: 310 - 640 kHz    III: 640 - 1300 kHz - Reichweite: bis 200 km - Stromversorgung: Bornetz 27,5 V - Betriebsarten:    automatische Peilung    Empfang

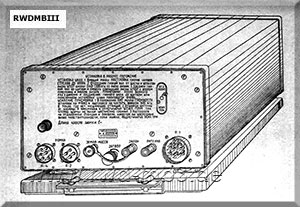

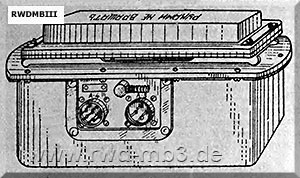

Empfänger	Antenne

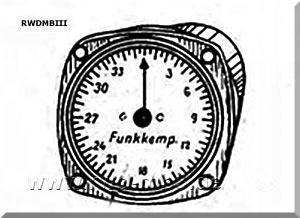

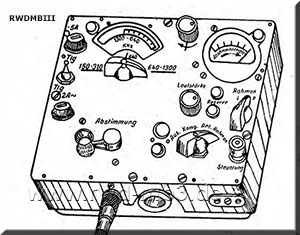

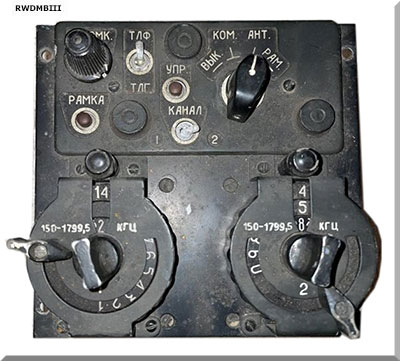

Bedienpult	Kursanzeiger

Quelle: HB 325/2a; ARK-5 Beschreibung (russ.)
