Funkentfernungsmesser SRD-5MK

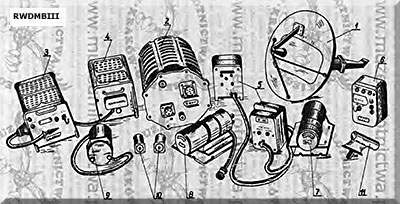

Blöcke des Systems

  1  Antenne mit Hohlleitersystem (K-1)
  2  Sender-Empfänger (RB6-2M)
  3  Entfernungsmessblock (RB6-3)
  4  Stromversorgungsblock (RB6-4)
  5  2x Vergleichsblock (2K-8 und K-8UT)
  6  Kontroll- und Regulierungspult (K-6)
  7  Analogrechner
     (WRD-2A)

  8  Luftgeschwindigkeitsgeber
      (DWS-5)
  9  Block zur Berechnung der
      Annäherungsgeschwindigkeit
      (RB6-5)
10  Entfernungsanzeige (UD-1)
11  Temperaturgeber (P-5)

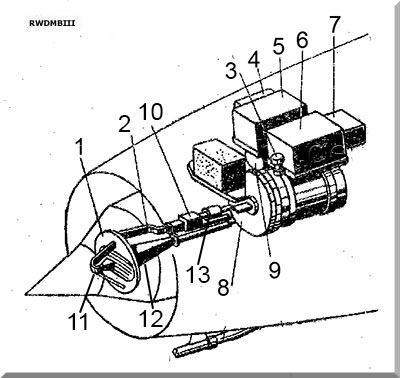

Unterbringung der Hauptbestandteile

  1  Parabolreflektor "Schmaler" Strahl"
  2  Hohlleiter-System
  3  Kontroll-Anschluss
  4  Regulierungspult
  5  Entfernungsmessblock
  6  Stromversorgungsblock
  7  Vergleichsblock

  8  Sender-Empfänger-Block
  9  Geschwindigkeitsblock
10  Ferritzirkulator
11  Strahler "Schmaler Strahl"
12  Strahler "Breiter Strahl"
13  biegsamer Hohlleiter

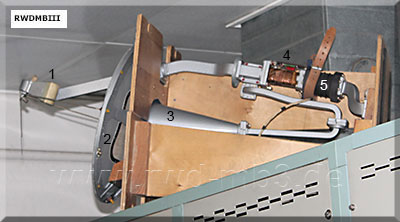

Antenne und Teile Hohlleitersystem
  1  Strahler "Schmaler Strahl"
  2  Parabolrefelktor "Schmaler Strahl"
  3  Strahler "Breiter Strahl"
  4  Ferritzirkulator
  5  biegsamer Hohlleiter

Bestimmung:
automatische und kontinuierliche Bestimmung der Entfernung zum Ziel und die Eingabe der der Entfernung proportionalen Spannung in die Zähl- und Auflösungsvorrichtung des automa-
tischen Optisches Schussvisier.
Das Radar war mit einem Entfernungsmess-
system für ein Ziel im Bereich von 300-3000 m ausgestattet.
Wenn das Zielsignal abgetastet wurde, wird der Erfassungsschaltkreis aktiviert, der Such-
schaltkreis beendet und der Entfernungsmesser schaltete in den Zielverfolgungsmodus und lieferte dem Visier eine entfernungsproportionale Spannung zur Anzeig der günstigsten Schussentfernung und zur Bestimmung des Vorhalte- und Aufsatzwinkels für das Visier ASP-5ND
zusätzlich zur Entfernungsspannung wird eine der Relativgeschwindigkeit des Ziels proportionale Spannung abgegeben, die aus der Differenzierung der Entfernungsspannung und der anschließenden Verstärkung durch einen speziellen Verstärker resultiert

Einsatz z.B.
   MiG-21F-13
   L-39 (10. + 11. Serie)

techn. Daten:
- Frequenzbereich: 9370 MHz
- Impulsleistung: 5 .. 7 kW
- Impulsdauer: 0,6 µs
- Impulsfrequenz: 800 Hz
- Betriebsarten
   A: Breiter Strahl
      Messentfernung: 300 .. 3000 m
      für Kanonen und ungelenkte Raketen
   B: Schmaler Strahl
      Messentfernung: 800 ... 7000 m
      für Rakete R-3S (K-13)
- Empfängerempfindlichkeit: 86 - 63 dB/mW
- Masse ohne Kabel: 25 kg
- Anzeige
   Kontrolllampe am Visier für
    - günstigeste Schußentfernung
    - Abbruch
- Gerät WRD-2A berechnet automatisch die
   günstigste Schußentfernung

Gerätesatz:
- Block 1  Antenne
- Block 2  Sender-Empfänger
- Block 3  Entfernungsmessblock
- Block 4  Stromversorgungsblock
- Block 5  Block zur Berechnung der
   Annäherungsgeschwindigkeit
- Block 6  Block für die Eichung des
   E-Messkanals
- Block 8  Vergleichsblock
- UD-1  Entfernungsanzeiger
- WRD-2A  Analogrechner
- DWS-5  Luftgeschwindigkeitsgeber
- P-5  Temperaturgeber
- Bedien- und Signalelemente

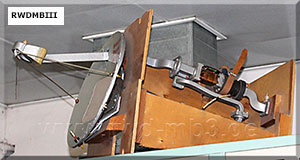

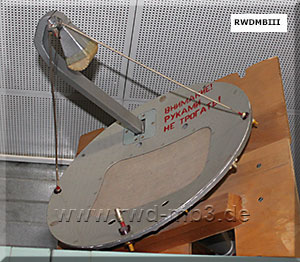

Antenne und Teile Hohlleitersystem

Quelle: HB 325/2a; MiG-21F-13 Bewaffnung (russ.), www.bastion-karpenko.ru, Studienmaterial L-39
Fotos aufgenommen im Militärhistorisches Sonderobjekt 301 Wollenberg e.V.
