Technikkatalog



Schützenpanzerwagen Turmanlage

SPW Turm

SPW Turm

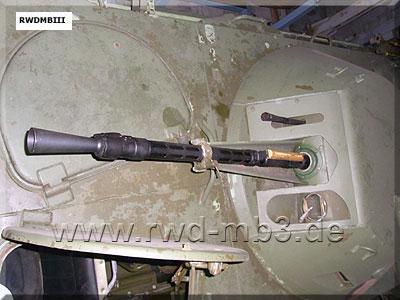

beide Waffen und Fenster für Visier
  Bestimmung:
Turm der SPW-40P2, SPW-60PB, SPW-70 sowie deren Modifikationen zur Aufnahme der Maschinengewehre PKT und KPWT

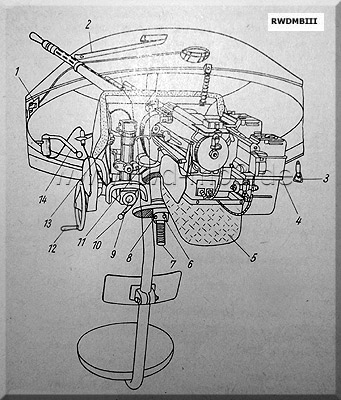

Aufbau:
  1  Schalttafel des Turmes
  2  senkrechte Sperre
  3  Turmzurrung
  4  Klinke Gurtkastenhalter
  5  Hülsensack
  6  Abfeuerung MG PKT
  7  Seitenrichtmaschine
  8  Abfeuerung MG KPWT
  9  Zielfernrohr PP-61A
10  Zurrung Höhenrichtmaschine
11  Spanngriff
12  Höhenrichtmaschine
13  Scheibenwischergriff
14  Zurrung Seitenrichtmaschine

SPW TurmSPW Turm

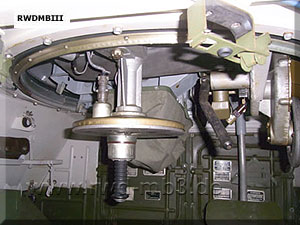

Handrad der Seitenrichtmaschine
rechts: Handrad Höhenrichtmaschine

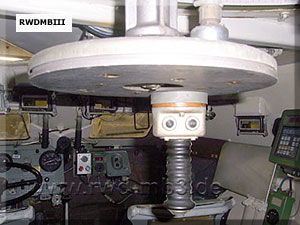

elektrische Abfeuerung für die beiden Waffen am
Handrad der Seitenrichtmaschine

SPW TurmSPW Turm

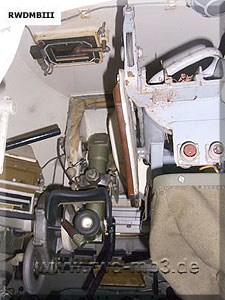

optisches Visier PP-61A für die Waffen
sowie Beobachtungsperiskope:
oben: Beobachtungsgerät TNPT-1
links: Winkelspiegel TNP-205

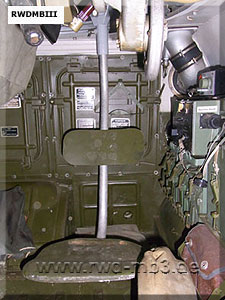

Platz des Richtschützen
