Mobiles Regelband für die Rakete P-15

Mobiles Regelband für die Rakete P-15

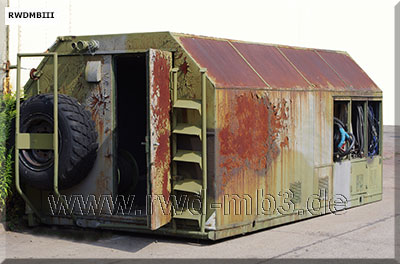

Außenansicht des Gerätecontainers MRB-I

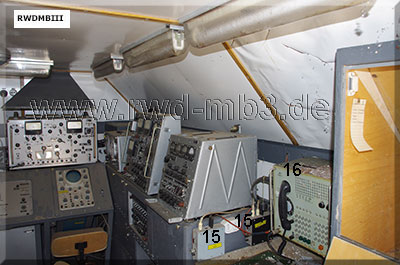

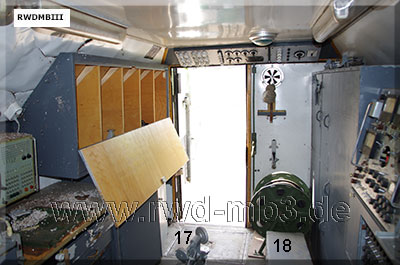

Innenansichten des MBR-I
Mobiles Regelband für die Rakete P-15

Mobiles Regelband für die Rakete P-15
  Bestimmung:
Durchführung der Regelarbeiten und Überprüfungen an der Seezielrakete P-15

Bestand:
- 2 Fahrzeuge mit Container
   MRB-I  Gerätecontainer, VEB IWP Pinnow

Einsatz:  RTA-6

Ausrüstung MRB-I
(auf der Grundlage im Koffer noch vorhandener Dokumente)
Kontroll-Pult T-868W (9)
Verteilerkasten KS-866W (8)
Pult zur Überpr. Rudermaschinen SW-252
Prüfpult PKP-15
Kontrollpult SW-228A (12)
2 x Vorstartkontrollpult MK-131A (2)
2 x Steuerpult MK-104A (1)
2 x Kontrollpult MK-110A (4)
2 x Pult PPT-15 (5)
2 x Spannungsblock MK-202A (3)
Steuerpult EK-106A (13)
Mechanismus zu EK-106A (18)
Radartester EK-102 (10)
Stromversorgungsgerät RG-30/50-III (14)
Prüfgerät E-Kreis (6)
Luftpumpe KPU-3 (7)
2 x Umformer PT-125z
2 x Umformer PO-1500
Gestell (17)
1 x Isolationsmessgerät ISO-61
1 x Vielfachmesser C 56/1
1 x M 253
1 x Röhrenvoltmeter WK 7-9
1 x Vielfachmesser C 4313
1 x Schleppzeigeruhr
Höhemmesser WD-10K
Messgerät für die Pyrokreise PP-1M
Manometer mit Abdrückvorr. 0 - 6 kp/qcm
Manometer mit Abdrückvorr. 0 - 600 kp/qcm
Abdrückvorrichtung ND
Oszillograf S1-54 (11)
Fahrtenmesser KU-1200
3 x Winkelmesser
2 x Feldfernsprecher
8 x Sprechgarnituren SG69-1
1 x Dienstverbindungsgerät DVG10 (16)
2 x Kommunikationsblöcke (15)

Mobiles Regelband für die Rakete P-15
Inneneinrichtung des Gerätecontainers



Quelle: Dokumente im Container; Fotos: U. Braumann
