Schleppflugzeug L-39

L-39V

L-39V

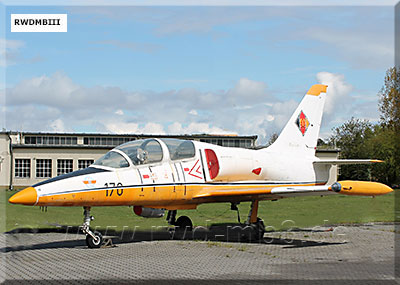

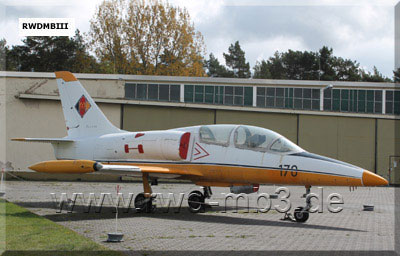

Das Flugzeug "170" flog in der Zieldarstellungskette ZDK-33 (Peenemünde)

L-39V

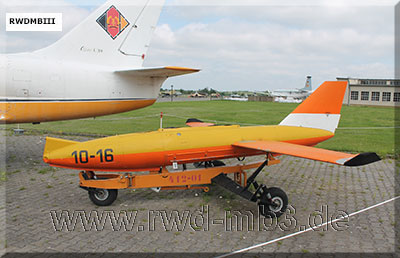

Luftziel KT-04
das Fahrgestell wird nach dem Startabgeworfen
  Bestimmung:
Schleppflugzeug für einen Luftsack oder Schleppziel KT-04 zur Zieldarstellung auf den Schießplätzen der TLA

techn. Daten:
- Besatzung: 1 Pilot
- Triebwerk: 1 Turbine AI-25
- Abmessungen
   Spannweite: 9,46 m
   Länge: 12,13 m
   Höhe: 4,77 m
- Masse
   Leergewicht: 3.540 kg
   Abfluggewicht: 4.500 kg
- Flugleistung
   Höchstgeschwindigkeit: 755 km/h
   Dienstgipfelhöhe: 10.000 m
   Reichweite: 800 km

Funk- und Funkmessausrüstung
- Funkstation RTL-11 (10. Serie)
- Funkstation R-832M (11. + 23. Serie)
- Funkstation R-855U / R-855UM
- Bordsprechanlage SPU-9 (11. + 23. Serie)
- Funkkompass RKL-41 (Var. A4)
- Funkhöhenmesser RW-5
- Funkmarkierungsempfänger MRP-56P/S
- Nahnavigationssystem RSBN-58
- Kennungsgerät SRO-2M

Ausrüstung:
elektrisch angetrieben Schleppseiltrommel

Luftziel KT-04:
- Abmessungen
   Länge: 4,9 m
   Spannweite: 5,3 m
   Höhe: 1,2 m
- Masse: 110 kg

L-39VL-39V

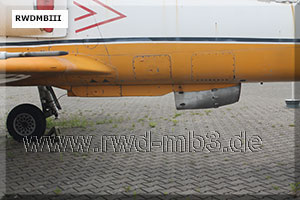

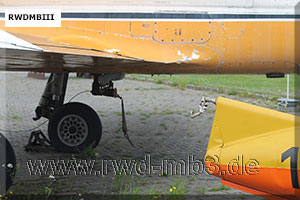

Schleppseil mit Befestigung für das Luftziel KT-04Staudruckturbine



Fotos aufgenommen im Luftwaffenmuseums der Bundeswehr Gatow
Quelle: Flugzeuge und Hubschrauber der NVA
