Schützenpanzer BMP-1 (Bilder)

BMP-1BMP-1

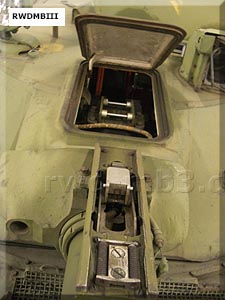

Turm mit geöffneter Luke zum Nach-
ladender Lenkrakete 9M14M
Startschiene der Lenkrakete 9M14M

BMP-1BMP-1
Blick von hinten auf die Luken des
Kampfraumes der Mot.-Schützen
sowie den Turm
Platz des Fahrers mit Winkelspiegeln TNPO-170A
links unterhalb des Lenkhornes befindet sich
der Kreiselkursanzeiger GPK-59

BMP-1BMP-1

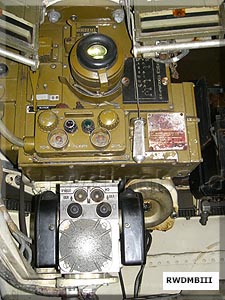

Blick durch die Luke auf den Platz des KomanndantenPlatz des Kommandanten mit
Beobachtungsgerät TKN-3B und
Winkelspiegeln TNPO-170A

BMP-1BMP-1

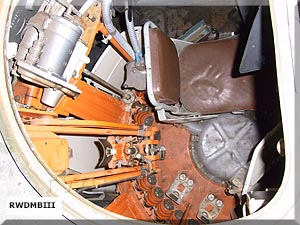

Blick durch die geöffnete Turmluke auf den Platz des Richt-Lenk-Schützen
im Turm sind die Granten für die Kanone an-
geordnet

BMP-1BMP-1

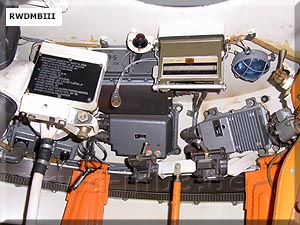

am Platz des Richt-Lenkschützen:
Zielfernrohr 1PN22M2, Winkelspiegel
TNPO-170A und Steuerpult der Richt-
antriebe des Turmes und der Waffen
Blöcke des Lenksystem des PALR-Komplexes

BMP-1BMP-1

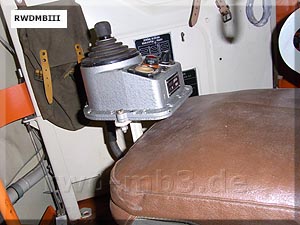

Das Lenkpult 9W332 des PALR-Komplexes 9K11M befindet sich im abgeklappten Zustand unter dem Sitz
des Richt-Lenk-Schützen und wird zur Nutzung nach oben geklappt.

BMP-1BMP-1

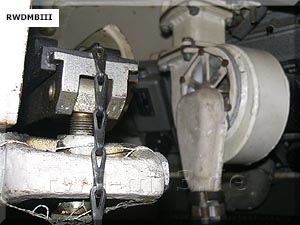

hinterer Teil der Kanone 2A28Bedienpult der Ladeautomatik

BMP-1BMP-1
Teile der Ladeautomatik der Kanone 2A28

BMP-1BMP-1
Ladeautomatik der Kanone 2A28reaktives Geschoss PG-15W in der Ladeschale
der Ladeautomatik

BMP-1BMP-1
Heckansicht des BMP-1Hecktür mit Schützenluke und
Winkelspiegel TNPO-170A

BMP-1BMP-1
Blick durch die geöffneten Türen in den Kampfraum

BMP-1BMP-1

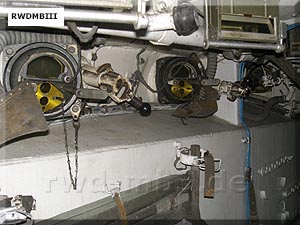

Schützenluken an der Borwand,
oben Winkelspiegel TNPO-170A
Winkelspiegel TNPO-170A

BMP-1BMP-1

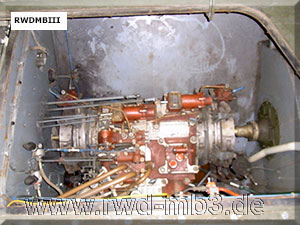

Blick bei geöffneter vorderer Klappe auf Lenk- und Schaltgetriebe
