Funkmess-Visier Saphir-29

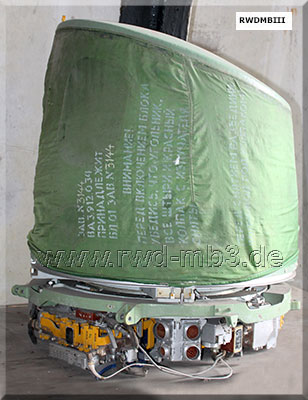

 Ansicht des Antennen- und HF-Teils |
Bestimmung: Monoimpuls-Funkmessvisier der MiG-29 techn. Daten: - Antenne: Parabolspiegel - Beobachtungsbereich Seitenwinkel: +/- 70° Höhenwinkel: + 60° .. -40° - Sendeleistung: 1 kW - Aufklärungsentfernung vordere Hemisphäre: 60 km hintere Hemisphäre: 35 km - Zielbegleitung: 10 Ziele gleichzeitig - Zielbekämpfung: 1 Ziel - Zielhöhe: 30 .. 23000 m - Zielgeschwindigkeit: 230 .. 2500 km/h - Masse: 350 kg |
 |  |

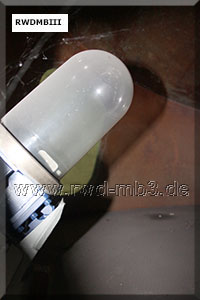

| Teile des HF-Systems | Strahler (mit Abdeckung) |
Quelle: www.russianarms.ru
Fotos aufgenommen im Luftfahrtmuseum Finowfurt
