Optisches Visier PMK-453

Optisches Visier PMK-453

Optisches Visier PMK-453

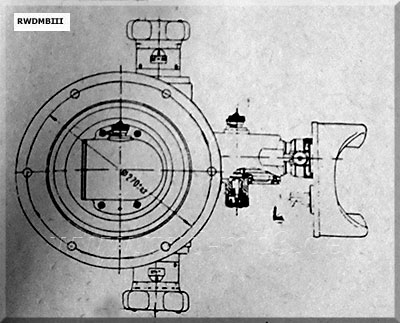

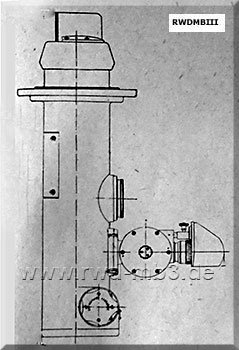

Gesamtansicht
  Bestimmung:
Einbau an Bord zur Beobachtung, das Aus­machen von Seezielen und für die Ermittlung des eigenen Kurswinkels zum Ziel

techn. Daten:
- Vergrößerung: 6-fach
- Sichtfeld: 12°
- Richtbereiche
   Seite: 360° unbegrenzt
   Höhe: -15° - +25°
- Abmessung: 470 x 480 x 875 mm
- Gewicht: 40 kg


Optisches Visier PMK-453Optisches Visier PMK-453

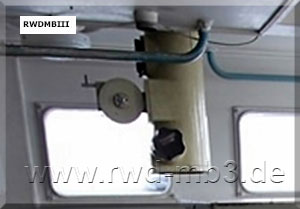

PMK-453 auf der Brücke eines RS-Boot Projekt 205

Optisches Visier PMK-453Optisches Visier PMK-453

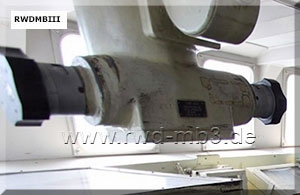

PMK-452 auf der Brücke eines Kleinen Raketenschiffs Projekt 1241RÄ

Optisches Visier PMK-453Optisches Visier PMK-453

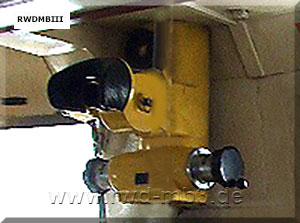

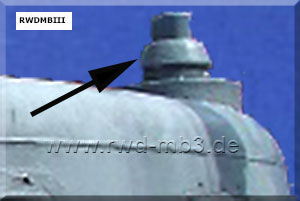

Kopf des PMK-453 auf einem RS-Boot
Projekt 205

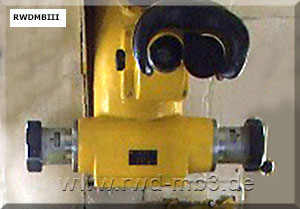

Kopf des PMK-452 auf einem
Kleinen Raketenschiff Projekt 1241RÄ



Quelle: DV 452/28, Fotos: 2M3, Przemek Klimala
