Echolotanlage PEL-3

Echolotanlage PEL-3

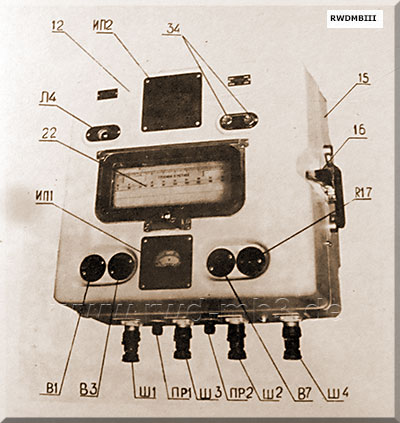

Schreibgerät

Echolotanlage PEL-3

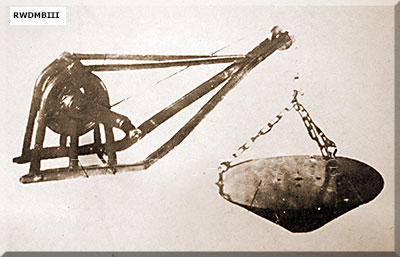

Winde mit Reflektor
  Bestimmung:
Echolotanlage zur laufenden Überwachung und Registrierung der Wassertiefe eines Schiffes über dem Meeresgrund
einsetzbar als Navigationslot und Vermes­sungs­lot
Montage fest oder transportabel mit einer Außenbordeinrichtung

techn. Daten:
- Messbereich: 0,4 - 200 m, unterteilt in
   0 - 40 m
   0 - 200 m
- Betriebsspannung: 24 V =
- Hersteller: UdSSR

Bestandteile:
- Schreibgerät
- Senderschwinger
- Empfangsschwinger
- Winde mit Reflektor
- Fußtaste für Markierung
- Echogrammauswertegerät 1
- Echogrammauswertegerät 2
- EWZ-Kasten



Quelle: DV 451/29
