Technikkatalog



KC-Aufklärungsfahrzeug GAZ 69 (Ch)

Gaz-69 (Ch)

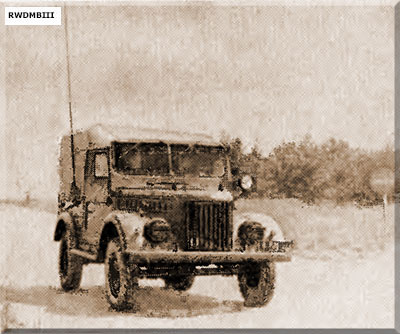

Frontansicht

Gaz-69 (Ch)

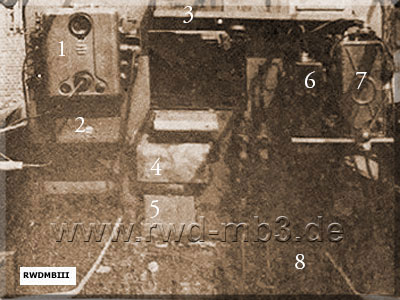

Zusatzwand zur Aufnahme von Ausrüstungsgeräten
  1  GSP 11
  2  EWZ GSP 11
  3  Indikatormittelsätze GSP 11
  4  RR 66
  5  WPChR
  6  Leistungsverstärker
  7  Funkgerät
  8  met. Satz


  Bestimmung:
Gefechtsfahrzeug für die Gruppe KC-Aufklärung zur Durchführung von:
- KCB, KCA, KCK
- Probenentnahme
- Markierung
- meteorologische Beobachtung
- Bestimmung von Anfangsangabe von
   KW-Detonationen

techn. Daten:
- Basisfahrzeug: GAZ-69
- Gefechtsmasse: 1535 kg
- Abmessungen
   Länge: 3,85 m
   Breite: 1,75 m
   Höhe: 2,03 m

Ausrüstung (in NVA):
- Automatischer Kampfstoffanzeiger GSP 11
- Kampfstoffanzeiger WPChR
- Halbautomatischer Kampfstoffanzeiger
   PPChR
- Dosisleistungsmesser DP-3B
- Dosisleistungsmesser DP-5A
- Kernstrahlungsmessgerät RR 66
- Probenentnahmesatz KPO-1
- meteorologischer Satz MetS-Ch 1
- Fähnchenschießgerät
- 4 Sätze Markierungsfähnchen
- 12 Signale für
   chemischen Alarm SChT 40
- Funkgerät R-105D
- Leistungsverstärker
- Kernstrahlungswarn- und Aufklärungsgerät
   RWA 72K
- Entgiftungs- und Entaktivierungsanlage
   IDK-1

Gaz-69 (Ch)

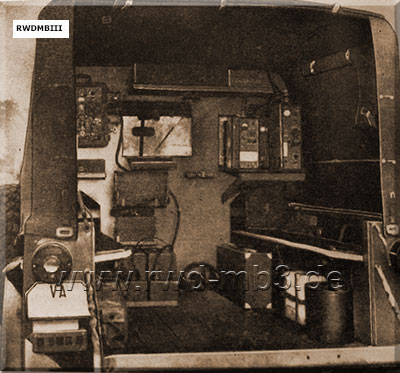

Innenausrüstung NVA-Variante(Foto: Militärtechnik 5/1975
Gaz-69 (Ch)

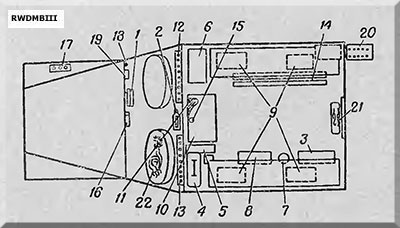

Unterbringung der Geräte (Original)
  1  Dosisleitungsmesser DP-3B
  2  Sonde DP-3
  3  Dosisleistungsmesser DP-5A
  4  Automatischer Kampfstoffan-
      zeiger GSP-11
  5  Akkumulator GSP-11
  6  kleiner Geräteschrank
  7  Wasserbehälter
  8  Probenentnahmesatz KPO-1
  9  Luken zum Radkasten
10  großer Geräteschrank
11  Funkstation R-113
12  Halterung für Signale für chemi-
     schen Alarm SChT 40
13  Halterung für Nebelgranaten RDG
14  Begrenzungszeichen
15  Beleuchtung
16  Uhr
17  Abschussvorrichtung für SChT
18  Startknopf für SChT
19  Bedienpult für Fähnchenschießgerät
20  Fähnchenschießgerät
21  Kanister für Entgiftungs- und
      Entaktivierungsanlage IDK-1
22  Entgiftungs- und Entaktivie-
      rungsanlage IDK-1



Quelle: Handbuch Chemie, Handbuch Uffz. ChD (russ.)
