Nebelanlage DA-9

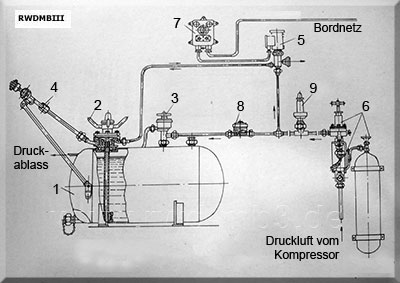

Prinzipschema   1  Nebelsäurebehälter   2  Säureventil   3  Druckausgleichsventil   4  Düsenblock   5  elektrischer Antrieb des Säureventils   6  Luftregulierungsblock   7  Elektropult   8  Rückschlagventil   9  Sicherheitsventil

Bestimmung: Legen von beweglichen Nebelwänden bei Gefechtshandlungen vor, während und nach dem Waffeneinsatz arbeitet auf dem Prinzip der mechanischen Zerstäubung von Nebelsäure techn. Daten: - Nebelbildner: Nebelsäure - Leistung der Anlage: 20 - 65 kg/min - ununterbrochene Betriebsdauer: 3 - 8 min - Druckquelle: Druckluftflasche - Arbeitsvolumen: 90 l - Arbeitsdruck: 8 ± 1 kp/cm3 Einsatz auf: TS-Boot Projekt 206

Quelle: A 216/1/301
