Funknavigationssystem BRAS und Landstation BRAS-1 / 3

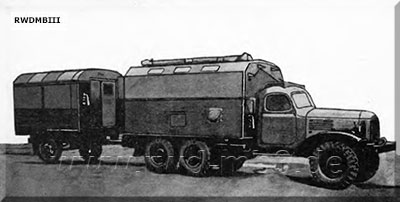

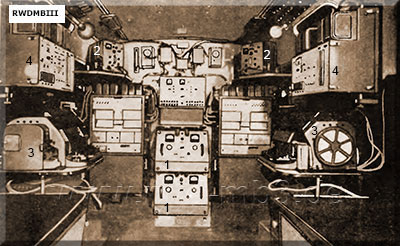

 Gerätesatz BRAS-3 in Marschlage  Kofferaufbau Innenansicht BRAS-3 Bestand (BRAS-3): - Gerätefahrzeug mit - 2x Synchronisationseinrichtung - 2x Sender W401 - 2x Signalkommandosystem zur Sicherung der Verbindung zwischen Leit- und Neben- stationen - 2x Fa-Maschine STA-M-67B - 2x Autotransformator W403 - 2x Stabilisator W404 - 2x Ladegleichrichter - 2x Aggregat AB2 - 4x Akkumulatorebatterien 6ST-88 - Schalttafel W406 - Kabelanschlusstafel W407 - Antennenäquivalent W410 - Hauptsicherungskasten W411 - Fehlersuchsystem SON - Anhänger mit - Antennenanlage W408 - Funkgerät R-104M auf UAZ-469 |
Bestimmung: - Mittel der nautisch, hydrographischen Sicherstellung und dient zur Standort- bestimmung von Schiffen und Booten - Funktion Standlinien: Hyperbelsystem - Messwertbestimmung: Phasendifferenz- system im Impulsbetrieb - System arbeitet auf Basis einer BRAS-Kette, bestehend aus drei auf einer gemeinsamen Basis arbeitenden Landstationen (1 Leit- station, 2 Nebenstationen) und den Bord- empfängern GALS - die Leitstation bildet mit je einer Neben- station die Antennenbasis für eine Hyper- pelschar. - zur Sicherstellung der äußeren Nachrichten- verbindung gehört zu jeder Landstation eine Funkstation auf PKW - zum zuverlässigen und ununterbrochenen Betrieb ist jede Landstation mit zwei Geräte- sätzen ausgerüstet - die zu beziehenden Entfaltungspunkte waren genau vermessene geodätische Festpunkte - Station BRAS, gewahrleistet alle funktions- wichtigen Betriebsabläufe zur Sicherung der Arbeit des Systems, wie Signalempfang, Synchronisation, automatische Abstimmung auf der Leitstation, Erzeugung der Sendesig- nale, Kontrolle der Funktionsweise des Sys- tems, automatische Phasenkorrektur der Sendesignale, automatische Aufzeichnung der Werte der Phasenmesser und weitere techn. Daten: - Reichweite des Systems: 200 km - Basisabstände zwischen den Landstationen: 70 - 80 km, ab 1974 produzierte Stationen: bis 140 km - Bedeckungsfläche: 35000 km2 - Betriebsfrequenzen: 1650 - 2120 kHz - Sendeleistung: 15 W (Impulsleistung) - Herstellung der Arbeitsbereitschaft: 6 - 8 Std. - Entfaltungsfläche Landstation: 50 m x 60 m - Basisfahrzeuge: Kfz mit Koffer und 1-Achs-Anhänger - Antennen: 20 m hoch - Stromversorgung zum Laden der Akkumu- latoren: Aggregaten AB2 220 V, 50 Hz Netz 220 V, 50 Hz (über Spannungsstabi- lisator) - Spannung 27 V der Akkumulatoren über Fre- Frequenzumf. PTschP auf 115V/400 Hz - Anzahl Benutzer: unbegrenzt - Hersteller: UdSSR |
Quelle: A 214/1/002 (BRAS-1), Techn. Beschreibung BRAS-3 (russ.)
