UKW-Peiler ARP-5

ARP-5

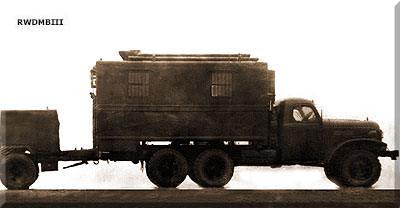

ARP-5 in Marschlage (Foto: www.russianarms.ru)
  Bestimmung:
automatischer Funkpeiler zur Peilung von Flugzeugen, die den Funkstationen R-800 und R-801 ausgerüstet sind

Hauptbestandteile:
- Peilergestell
- Sender und Empfänger R-800 mit Quarzsatz
- Hilfssender KIP-AP
- Antenneneinrichtung
- Elektroversorgungsgeräte
- Aggregateanhänger
- Tonbandgerät

techn. Daten:
- Frequenzbereich: 100 .. 150 MHz
- Reichweite: 50 km
- Sendeleistung: 4 .. 6 W
- Betriebsart: A3
- Peilgenauigkeit: 2°
- Stromversorgung
   Ortsnetz: 220/380 V 50 Hz Drehstrom
   Aggregat EP-1 220 V 50 Hz Drehstrom
   Akkumulator
- Peilantenne
   2 H-Adcock-Antennen
   3-gliedriger Steckmast
   (Aufbau auf dem Fahrzeugdach)
- Hilfsantenne
   Diskus-Konus-Antenne
   Antennenmast
- Basisfahrzeug: ZIS-151/ZIL-151
   mit Einachs-Anhänger
- Masse: 9,5 t
- Aufbauzeit: 1 h


Quelle: DV 426/1
