Technikkatalog

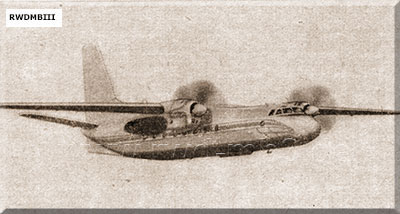

Transportflugzeug An-24

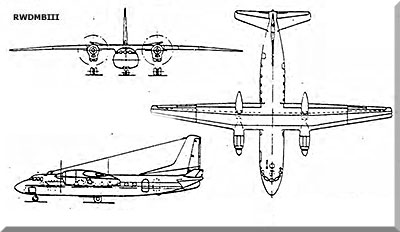

![]() ![]() Dreiseitenriss |
Bestimmung: Zum Transport von Truppen und Material am Tage und in der Nacht unter allen meteorologischen Bedingungen auf kurzen Strecken. techn. Daten: - Länge: 23,5 m - Spannweite: 29,2 m - Höhe: 8,3 m - Besatzung: 3 Mann - maximale Startmasse: 21000 kg - Gipfelhöhe: 8400 m - max. Horizontalgeschwindigkeit: 460 km/h - Reisegeschwindigkeit: 450 km/h - maximale Flugweite: 2670 km - maximale Flugdauer: 405 min - maximale Steiggeschwindigkeit: 7,1 m/s - Triebwerktyp: AI-24 - Anzahl der Triebwerke: 2 - maximale Leistung: 2x 2250 PS - Ausmaße Einstiegstür (HxB): 1,4 x 0,75 m Passagierraum (LxBxH): 9,69 x 2,78 x 1,91m vordere Ladeluke (HxB): 1,1 X 1,2 m vord. Ladeaum (LxBxH): 1,5 x 0,95 x 1,8 m hintere Ladeluke (HxB): 1,41 x 0,75 m hint. Ladeaum (LxBxH): 1,15 x 1,18 x 1,35m - Zuladung Masse: 5700 kg Personenzahl: 50 Funk/Funkmess-Ausrüstung: - Panoramastation: RPSN-2 - Kommandofunkstation: R-802GM - Verbindungsfunkstation: R-837 - Funkkompaß: ARK-9 - Funkhöhenmesser: RW-UM - Funkmarkierungsempfänger: 6404 - Gleitfunkempfänger: GRP-2 + AD-260 - Kursempfänger: KRP-F + AD-260 - Kennungsgerät: SRZO-2 - Navigationsanlage: VOR |
Quelle: HB 325/2a
