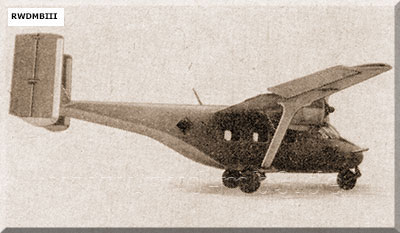

Verbindungsflugzeug An-14

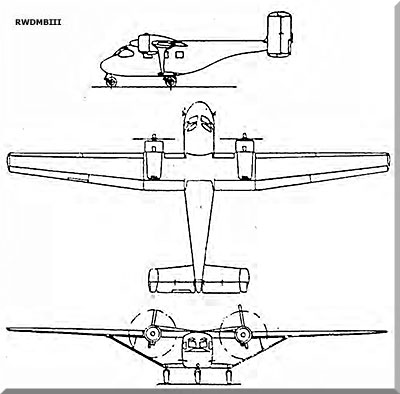

  Dreiseitenriss |
Bestimmung: Verbindungsflugzeug zum Personentransport am Tage und in der Nacht unter schwierigen meteorologischen Bedingungen und auf kurzen Strecken. techn. Daten: - Länge: 11,7 m - Spannweite: 22 m - Höhe: 4,6 m - maximale Startmasse: 3270 kg - Besatzung: 1 Mann - Gipfelhöhe: 5200 m - max. Horizontalgeschwindigkeit: 197 km/h - Reisegeschwindigkeit: 170 km/h - maximale Flugweite ohne ZB: 600 km mit ZB: 1200 km - maximale Flugdauer ohne ZB: 210 min mit ZB: 420 min - maximale Steiggeschwindigkeit: 5,1 m/s - Kraftstoffvorrat ohne ZB: 382 l mit ZB: 1632 l - Triebwerkstyp: AI-14RF - Anzahl: 2 - Triebwerksart: Kolbenmotor - max. Leistung: 300 PS - Ausmaße Laderaum (LxBx H): 3,10 x 1,53 x 1,60 m Ladeluke (HxB): 1,90 x 0,85 m - Höhe Unterkante Ladeluke: 0,90 m - Zuladung Masse: 600 kg Personenzahl: 5 bzw. 7 Funk/Funmessausrüstung: - Kommandofunkstation: R-860 - Funkkompaß: ARK-9 - Funkhöhenmesser: RW-UM - Funkmarkierungsempfänger: MRP |
Quelle: HB 325/2a
