Stromversorgungsaggregat AD-100-T/400

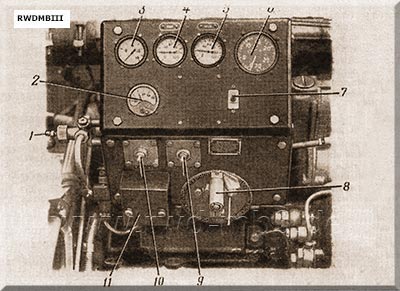

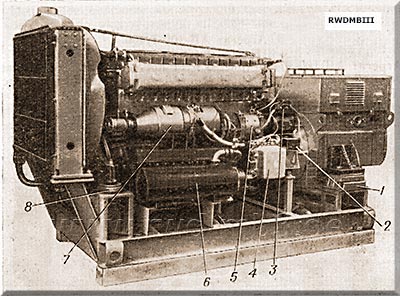

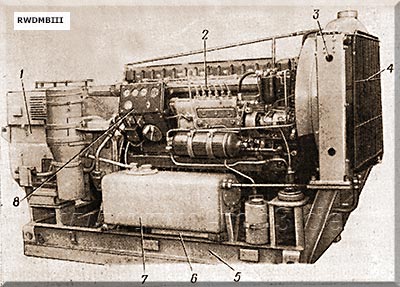

 Ansicht von rechter Seite 1 Synchron-Generator GSF-100M 2 Dieselmotor 1D6BA 6 Elektroheizung TÄN-0,3A 7 Tank 8 Bedientafel Dieselmotor  Ansicht von rechter Seite 5 Starter ST-722 6 Vorwärmanlage PShD-600 7 Generator G-732  Bedientafel Dieselmotor |
Bestimmung: Bestandteil von Stromversorgungsanlagen z.B. 5E96 technische Daten: - Diesel-Motor 1D6BA 6 Zylinder Generator: G-732 Relais-Regler: RRT-32 Elektrostarter: ST-722 Länge: 1674 mm Breite: 845 mm Höhe: 1175 mm - Synchrongenerator GSF-100M Leistung: 100 kW (125 kVA) Spannung: 3x 400 V Frequenz: 50 Hz Strom: 181 A Drehzahl: 1500 U/min Masse: 860 ± 40 kg Länge: 1071 mm Breite: 590 mm Höhe: 975 mm - Vorwärmanlage PShD-600 (bis -50° C) - Elektroheizung TÄN-0,3A |
Quelle: Techn. Beschreibung (russ.) 5E62
